CQB30a-40 小型断路器

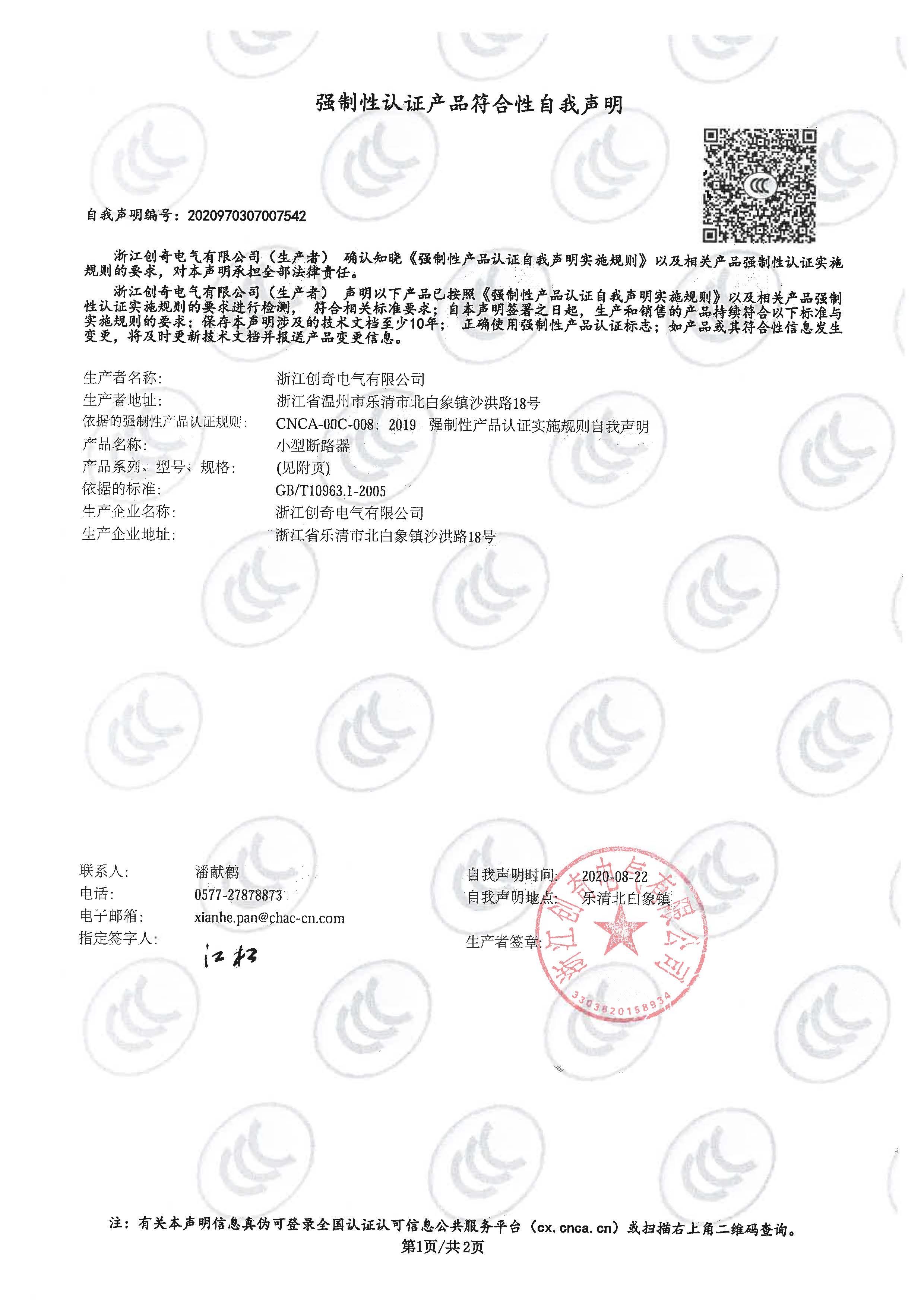

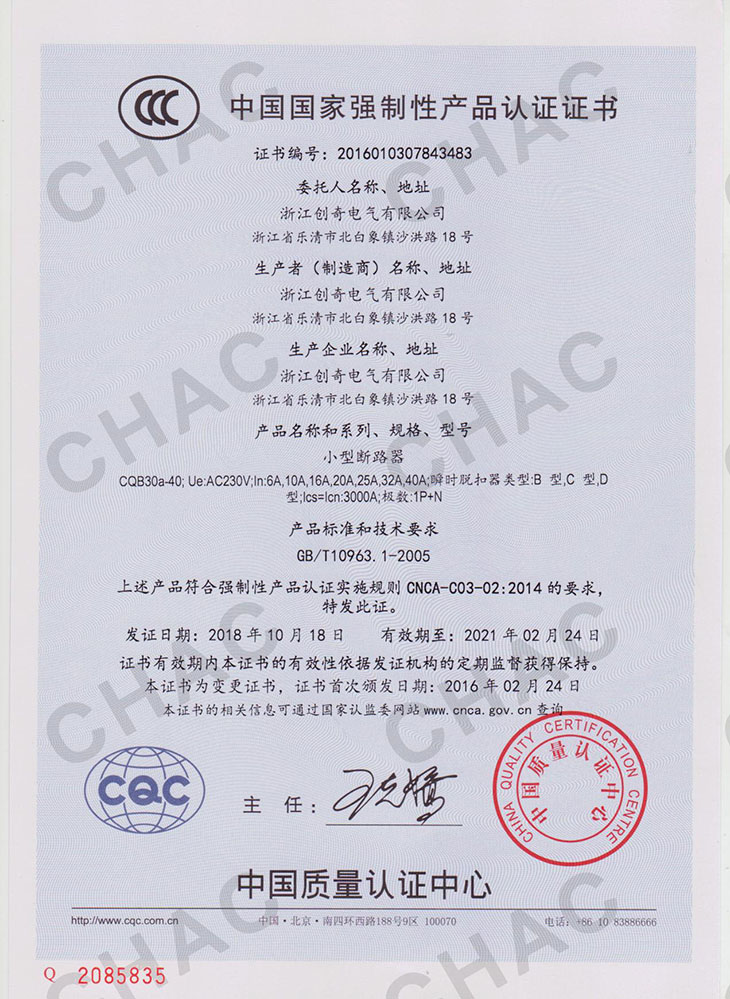

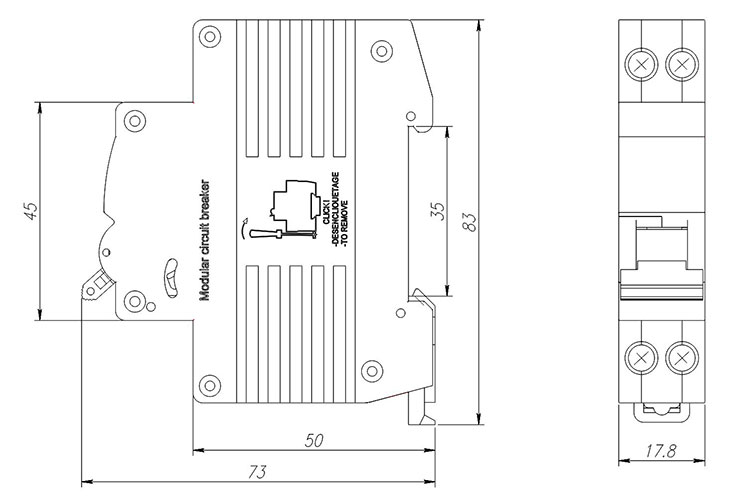

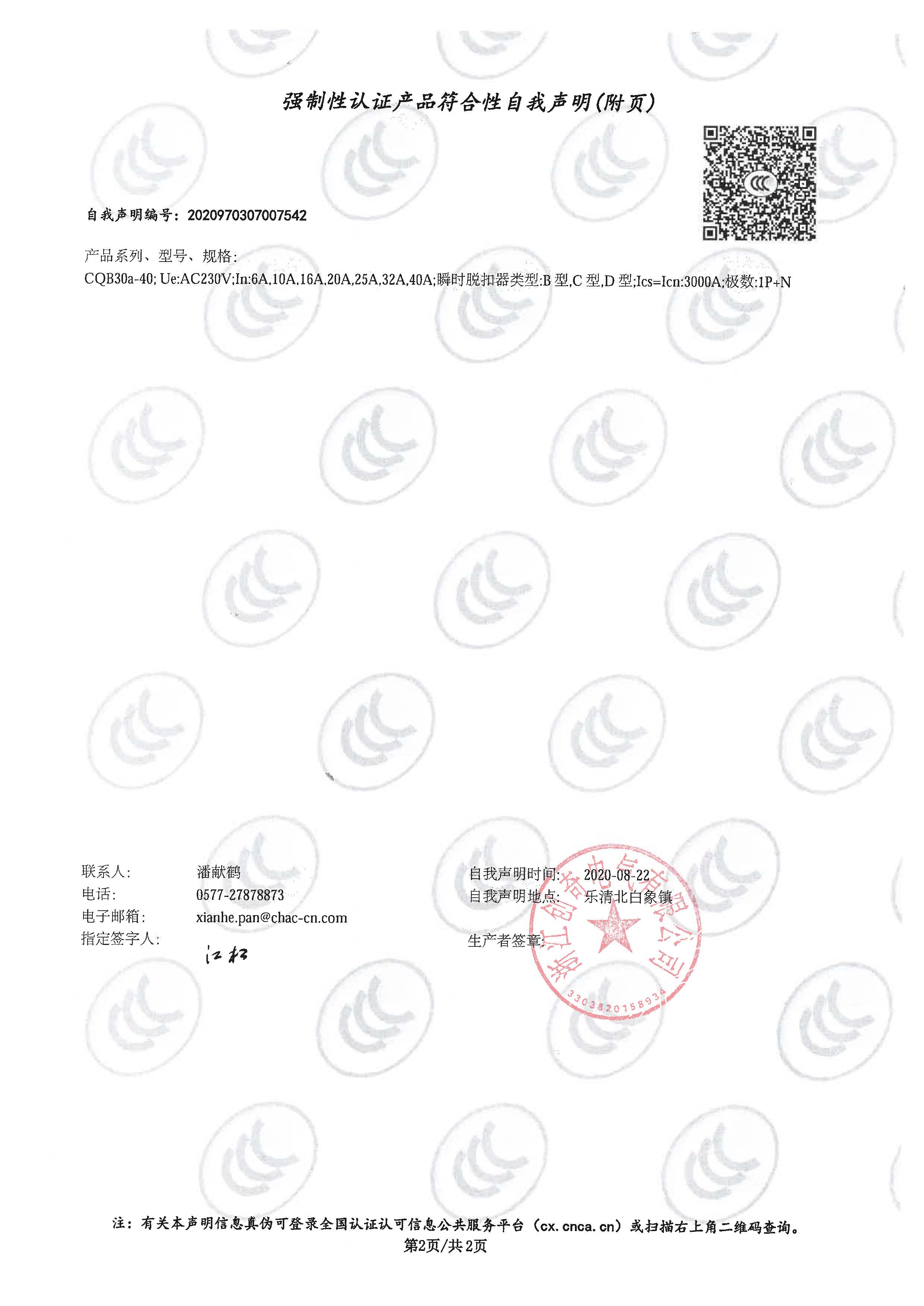

产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB30a-40系列小型断路器，(以下简称断路器)。首要用于交换50Hz，额外任务电压230V，额外电流至40A及以下的线路中，额外运转短路分断才能不跨越3000A的配电线路中，作为过载、短路掩护用，亦可作为线路不频仍通断操纵与转换之用。外部接纳双极布局设想，此中一极有掩护，一极无掩护双极同时闭合断开，从而处理了民用室第单相结尾只利用一极开关所存在的隐患。
2 型号及寄义
3 定货规范
订购断路器时，需指明下述各点：
a)终产物款式，如CQB30a-40； b)真空断路器的30%电压电流，如16A、20A、25A； c)定货金额，如100台 如够买CQB30a-40 C16 100只4 首要参数及手艺机能
| 手艺参数名目 | 参数值 |
| 额 定电压(V) | 230 V |
| 额外电流(A) | 6、10、16、20、25、32、40 |
| 极数 | 1P+N |
| 额外短路分断才能lcn(A) | 3000 |
| 过电流掩护特征 | 见表2 |
| 机器电气寿命(次) | 4000 |
| 毗连导线(mm2) | 见表3 |
| 拧紧力矩(N-m) | 1.5 |
| 净化品级 | 2级 |
| 防护品级 | IP20 |
| 装置种别 | Ⅱ类 |
表2 过电流脱口特征(基座温度30℃)
| 种别 | 脱扣范例 | 额外电流(A) | 实验电流(A) | 脱扣时候(t) | 预期成果 | 肇端状况 |
| 延时 | B、C、D | 一切值 | 1.13In | t≤1h | 不脱扣 | 冷态 |
| 延时 | B、C、D | 一切值 | 1.45In | t＜1h | 脱扣 | 热态 |
| 延时 | B、C、D | 32A≤ | 2.55In | 1s＜t＜60s | 脱扣 | 冷态 |
| 延时 | B、C、D | 40A | 2.55In | 1s＜t＜120s | 脱扣 | 冷态 |
| 刹时 | B、C、D | 一切值 | 3、5、10In | t≤0.1s | 不脱扣 | 冷态 |
| 刹时 | B、C、D | 一切值 | 5、10、20In | t＜0.1s | 脱扣 | 冷态 |
5 装置前提
5.1 四周氛围温度
四周氛围温度上限不跨越+40℃，日均匀值不跨越+35℃，上限不低于-5℃。
5.2 海拔
装置地址的海拔不跨越2000米。
5.3 氛围前提
装置地址的氛围绝对湿度在最高温度在+40℃时不跨越50%，在较低的温度下能够有较高的绝对湿度，在最湿月的月均匀最低温度不跨越+25℃，该月的月均匀最大绝对湿度不跨越90%，并斟酌到因温度变更产生在产物外表的凝露。
5.4 净化品级：2级
5.5装置种别：Ⅱ、Ⅲ类
5.6断路器接纳TH35-7.5规范导轨装置，断路器普通应垂直装置，手柄向上为接通电流地位
5.7装置处应无较着打击和振动
6导线请求及铜导线截面积
| 额外电流In(A) | 铜导线标称截面积S(mm²) |
| In≤6 | 1 |
| 6＜In≤13 | 1.5 |
| 13＜In≤20 | 2.5 |
| 20＜In≤25 | 4 |
| 25＜In≤32 | 6 |
| 32＜In≤50 | 10 |
