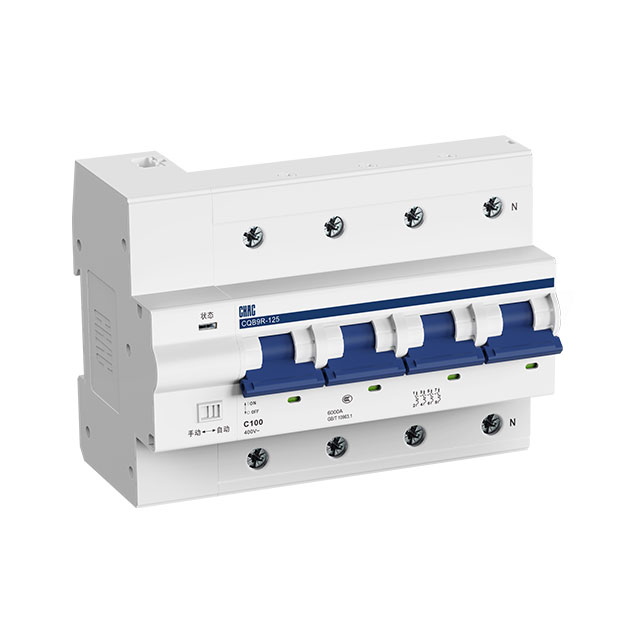

CQB9R-125（27cm） 费控电能表外置断路器

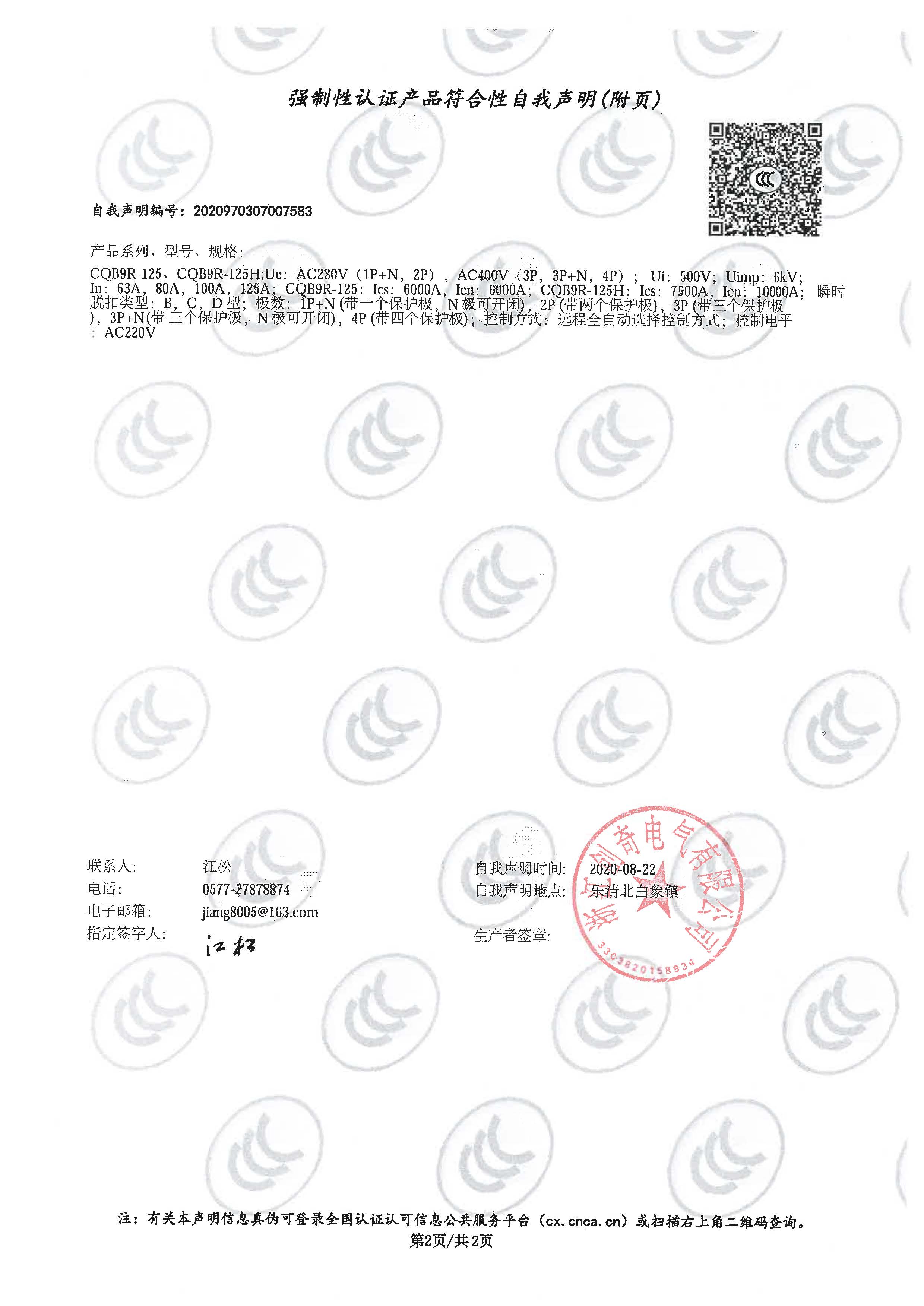

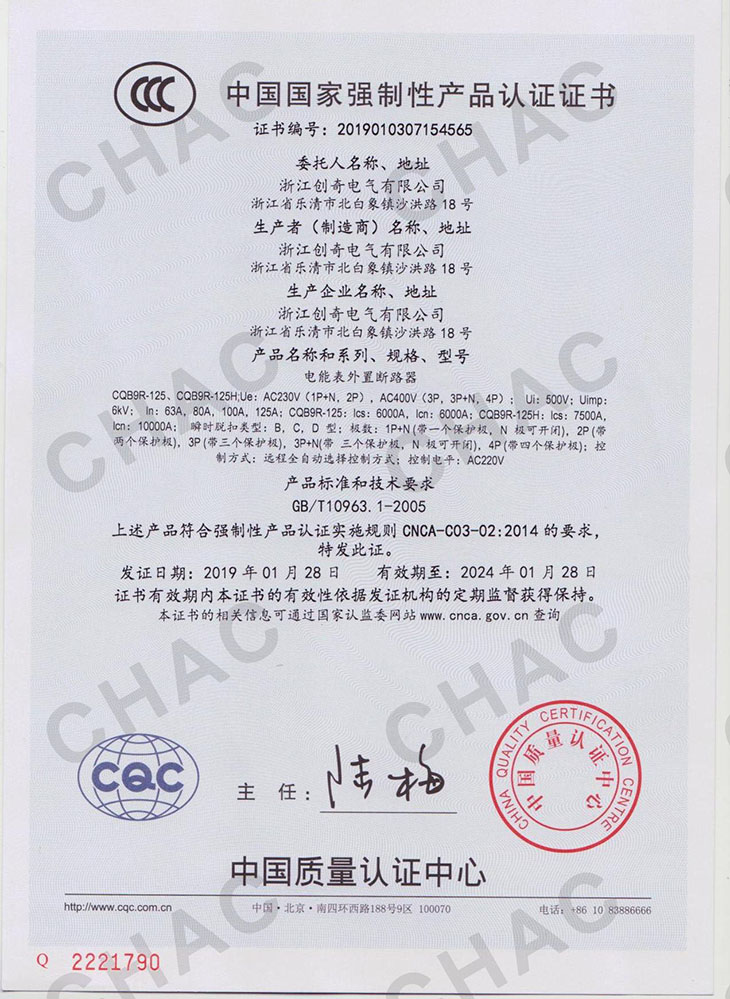

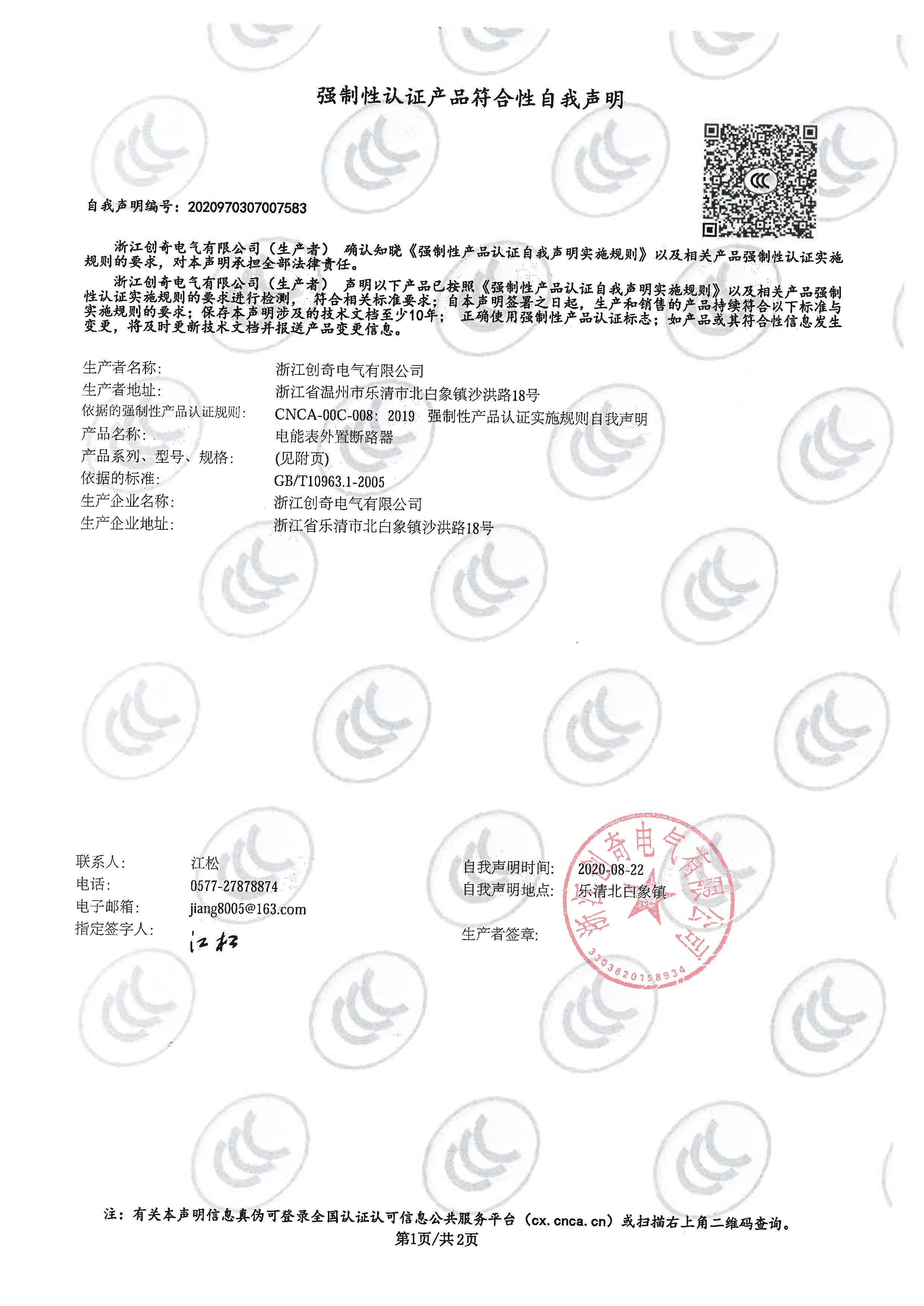

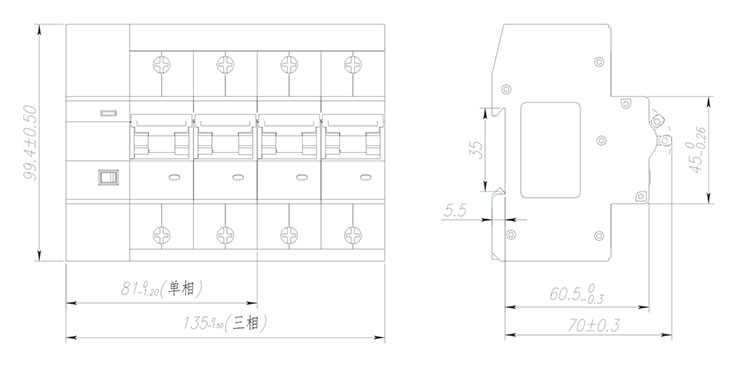

产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB9R-125电能表外置断路器，首要用于交换50Hz，额外电压至400V，额外电流至125A的线路中，以具备短路过载掩护的小型断路器为主开关。配以具备微处置器的超小型智能电操，经由过程对电表节制旌旗灯号的检测停止主动节制断路器的分闸或合闸，与预支费电表配套利用完成欠费分闸、付费合闸的主动节制。

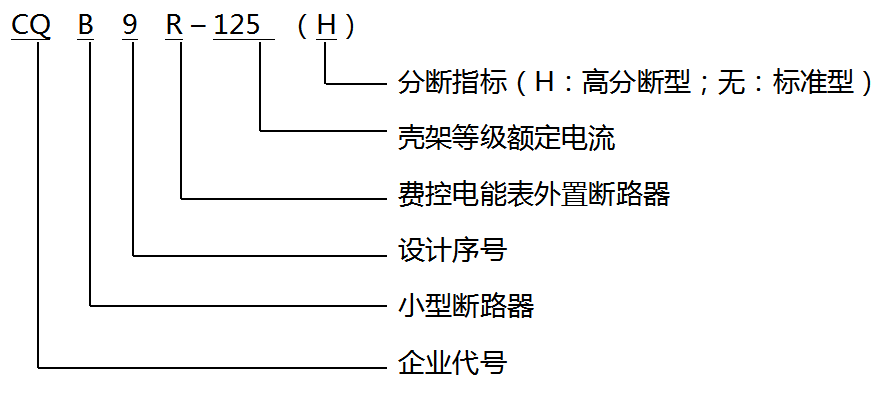

2 型号及寄义
3 定货规范
订购断路器时，需指明下述各点：
a)生成物具体型号，如CQB9R-125； b)短路器的极数，如1P+N、2P、3P、3P+N、4P； c)刹时脱扣实例，如B型、C型、D型； d)隔离开关的加倍电流值，如80A、100A、125A； e)定货数额，如100台； 如预订CQB9R-125 2P C100 100台4 首要参数及手艺机能
| 手艺参数名目 | 参数值 |
| 额外电压(V) | 230V~(1P+N，2P)、400V~（3P，3P+N，4P） |
| 额外电流(A) | 63、80、100、125 |
| 极数 | 1P+N、2P、3P、3P+N、4P |
| 额外短路分断才能lcn(A) | 6000A；10000A（高分断型） |
| 主动合闸时候（tc） | ≤3s |
| 主动分闸时候（td） | ≤2s |
| 机器电气寿命(次) | 电气寿命≥6000次，机器寿命≥10000次 |
| 拧紧力距（N-m） | 3.5N |
| 净化品级 | 2级 |
| 防护品级 | IP20 |
| 装置种别 | Ⅲ类 |
| 过电流特征 | 见表2 |

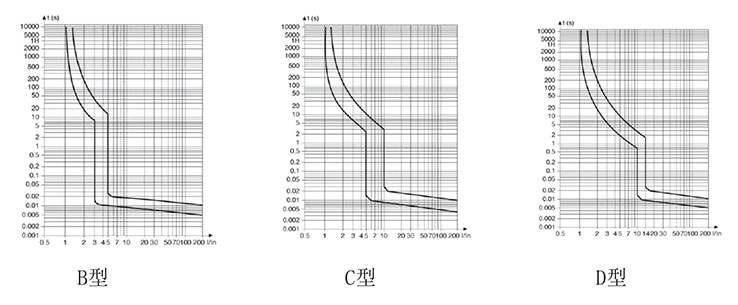

表2 过电流掩护特征（基准温度30℃）
| 序号 | 型式 | 脱扣器额外电流ln(A) | 肇端状况 | 脱扣或不脱扣时候极限 | 预期成果 | 备注 |
| a | B、C、D | 1.13ln | 冷态 |
t≤1h（对ln≤63A） t≤2h （对ln＞63A） |
不脱扣 | |
| b | B、C、D | 1.45ln | 紧接着a项实验 |
t＜1h（对ln≤63A） t＜2h （对ln＞63A） |
脱扣 | 电流在5s内不变地回升 |
| c | B、C、D | 2.55ln | 冷态 |
1s＜t＜60s(ln≤32A) 1s＜t＜120s(ln＞32A) |
脱扣 | |
| d |
B C D |
3ln 5ln 10ln |
冷态 | t≤0.1s | 不脱扣 | 经由过程闭合帮助开关接通电源 |
| e |
B C D |
5ln 10ln 20ln |
冷态 | t＜0.1s | 脱扣 | 经由过程闭合帮助开关接通电源 |
5 普通任务前提
1. 四周氛围温度上限值不跨越＋40℃，上限值不低于－5℃，24h均匀值不跨越＋35℃。
2. 装置地址的海拔高度不跨越2000m。
3. 装置地址的大气绝对湿度在四周最高温度40℃时不跨越50%，在较高温度下能够有较高的绝对湿度，最湿月均匀最大绝对湿度不跨越90%，同时该月的均匀温度不跨越25℃，并斟酌到温度变更产生在产物外表上的凝露。
4. 净化品级：2级。
5. 装置种别：Ⅲ类。
6. 断路器接纳TH35-7.5规范导轨装置，断路器普通应垂直装置，手柄向上为接通电流地位。
7. 装置处应无较着打击和振动。
6 导线请求及铜导线截面积
| 截面积S(mm2) | 额外电流值In(A) |
| 1 | In≤6 |
| 1.5 | 6＜In≤13 |
| 2.5 | 13＜In≤20 |
| 4 | 20＜In≤25 |
| 6 | 25＜In≤32 |
| 10 | 32＜In≤50 |
| 16 | 50＜In≤63 |
| 25 | 63＜In≤80 |
| 35 | 80＜In≤100 |
| 50 | 100＜In≤125 |
