CQB9aL-40 泄电掩护断路器
产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB9aL-40残剩电流举措断路器合用于交换50Hz,额外电压单极两线230V，额外电流至40A的线路中，当人身触电或电网泄泄电流跨越划定值时，残剩电流举措断路器能在极短的时候内敏捷堵截毛病电源，掩护人身宁静及用电装备的宁静。残剩电流举措断路器具备过载和短路掩护功效，可用来掩护线路或电念头过载和短路，亦可在普通环境下作为线路的不频仍转换启动只用。
产物合适GB/T16917.1和IEC61009-1规范。

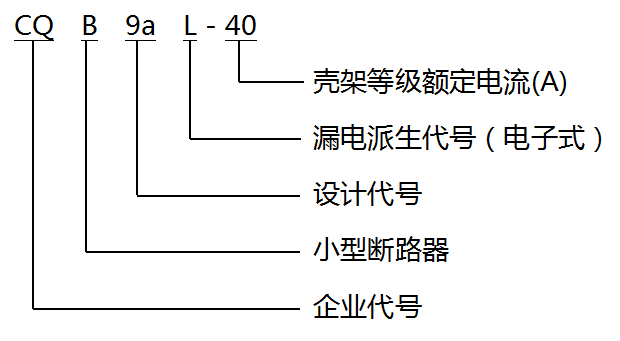

2 型号及寄义
3 定货规范
订购断路器时，需指明下述各点：
a)终产物产品型号，如CQB9aL-40； b)短路器的极数，如1P+N； c)漏电断路器的减半瞬时电流，如16A、20A、25A； d)定货个数，如100台 如订货CQB9aL-40 1P+N C16 100只4 首要参数及手艺机能
| 手艺参数名目 | 1P+N | |
| 额外电压(V | 230V~ | |
| 额外电流(A) | 6、10、16、20、25、32、40、 | |
| 额外残剩举措电流lrn (mA) | 10、30、100、300 | |
| 直流份量时的任务状况 | AC型，A型 | |
| 额外残剩不举措电流lrno(mA) | 0.5lrn | |
| 极数 | 1P+N | |
| 额外短路分断才能lcu(A) | 6000 | |
| 额外残剩接通和分断才能lr m(A) | 2000 | |
| 残剩电流举措分断时候 | 见表2 | |

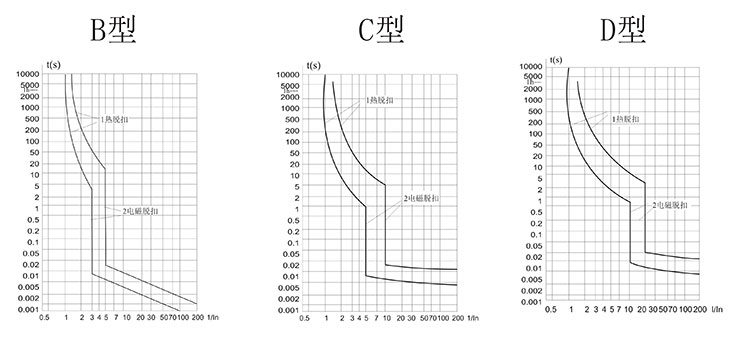

| 过电流掩护特征 | 见表3 | |
| 机器电气寿命(次) | 机器寿命：≥6000；电气寿命：≥4000 | |
| 拧紧力距（N-m） | 3.0 | |
| 净化品级 | 2 | |
| 防护品级 | IP20 | |
| 装置种别 | Ⅱ、Ⅲ | |
表2 残剩电流举措的分断时候表
| 型号 | ln (A) | lrn (mA) | 残剩电流即是以下值时候断时候（s） | ||
| lrn | 2lrn | 5lrn | |||
| 普通型 | 任何值 | 任何值 | 0.1 | 0.05 | 0.04 |
表3 过电流掩护特征（基准温度30℃）
| 序号 | 型式 | 脱扣器额外电流ln(A) | 肇端状况 | 脱扣或不脱扣时候极限 | 预期成果 | 备注 |
| a | B、C、 | 1.13ln | 冷态 | t≤1h | 不脱扣 | 电流在5s内不变地回升 |
| b | B、C、 | 1.45ln | 紧接着a项实验 | t≤1h | ||
| c | B、C、 | 2.55ln | 冷态 |
1s＜t＜60s(ln≤32A) 1s＜t＜120s(ln＞32A) |
||
| d |
B C |
3ln 5ln |
冷态 | t≤0.1s | 不脱扣 | 经由过程闭合帮助开关接通电源 |
| e |
B C |
5ln 10ln |
冷态 | t≤0.1s | 脱扣 | 经由过程闭合帮助开关接通电源 |
5 普通任务前提和装置前提
1. 四周氛围温度
四周氛围温度-5℃~40℃，24h内均匀不跨越35℃。
2. 海拔
装置地址的海拔不跨越2000m。
3. 大气前提
装置地址的氛围绝对湿度在最高温度 40℃ 时不跨越50%，在最湿月的月均匀最低温度不跨越25℃，绝对湿度不跨越90%。
4. 装置前提
a装置场合的外磁场任何标的目的均不应跨越地磁场的5倍；残剩电流举措断路器普通应垂直装置，各方位倾斜度不跨越5°，手柄向上为接通电源地位，装置处应无明显打击和振动。
b接纳TH35-7.5规范导轨装置，断路器普通应垂直装置。
5. 接线体例
用螺钉压紧接线。
6 导线请求及铜导线截面积
| 截面积S(mm2) | 额外电流值In(A) |
| 1 | In≤6 |
| 1.5 | 6＜In≤13 |
| 2.5 | 13＜In≤20 |
| 4 | 20＜In≤25 |
| 6 | 25＜In≤32 |
| 10 | 32＜In≤50 |
