CQB5Ln-63R 泄电掩护断路器

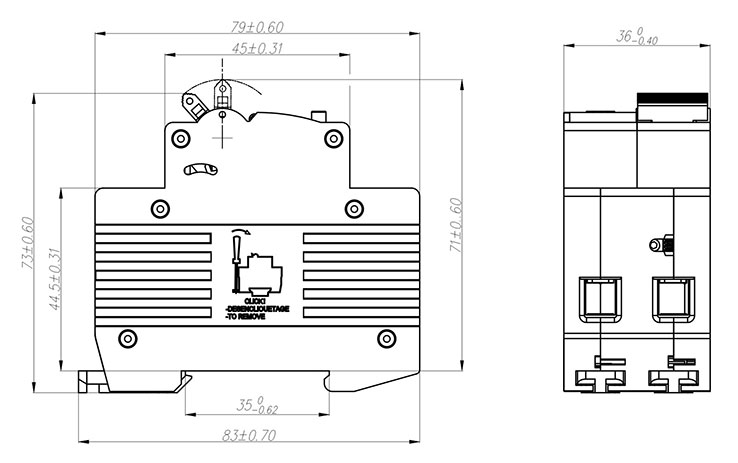

产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB5Ln系列泄电断路器用于交换50Hz，额外电流至63A，额外电压230V的单相室第线路中，对电气线路具备过载、短路掩护感化；同时当人身触电或电网泄泄电流跨越划定值时，残剩电流举措断路器能在极短的时候内敏捷堵截毛病电源，掩护人身及用电装备的宁静；也能够在普通环境下作为线路的不频仍转换之用，断路器合用于产业、贸易、商层和民用室第等各类场合。
产物合适GB 16917.1和IEC 61009-1标准。

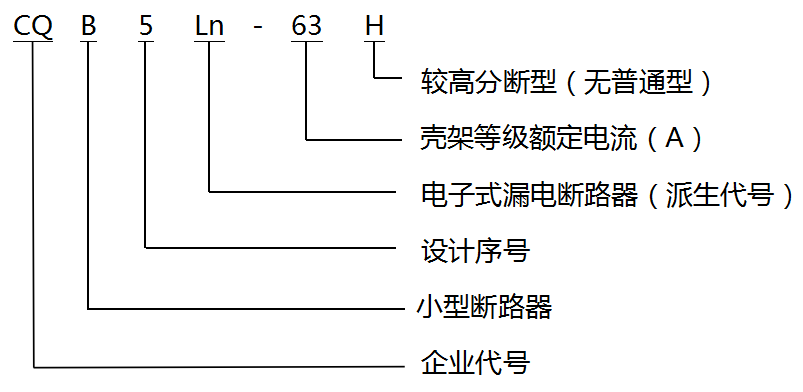

2 型号及寄义
3 定货标准
订购断路器时，需指明下述各点：
a)物品款型，如CQB5Ln-63； b)脱扣示例，如B型、C型、D型； c)另外感应电流，如16A、20A、25A； d)额外的残剩工作措施功率，如30mA、100mA; e)定货金额，如100台 如够买CQB5Ln-63 C16 30mA 100只
4 首要参数及手艺机能
表1 首要参数
| 手艺参数名目 | 参数值 |
| 额外电压(V) | 230V~ |
| 额外电流(A) | 6、10、16、20、25、32、40、50、60、63 |
| 额外残剩举措电流lrn (mA) | 10、30、50、75、100、300 |
| 额外残剩不举措电流lrno(mA) | 0.5 lrn |
| 极数 | 2P |
| 额外短路分断才能lcu(A) | 4500/6000 |
| 额外残剩接通和分断才能lr m(A) | 630A |
| 残剩电流举措分断时候 | 见表2 |
| 过电流掩护特征 | 见表3 |
| 机器电气寿命(次) | 机器寿命：4000 ； 电气寿命：2000 |
| 净化品级 | Ⅱ |
| 防护品级 | IP20 |
| 装置种别 | Ⅱ、Ⅲ |
表2 残剩电流举措的分段时候表
| ln (A) | lrn (mA) | 残剩电流即是以下值时最大分断时候（s） | ||||
| lrn | 2lrn | 5lrn | 10lrn | lrtb | ||
| 6~63 | 10~300 | 0.1 | 0.1 | 0.04 | 0.04 | 0.04 |

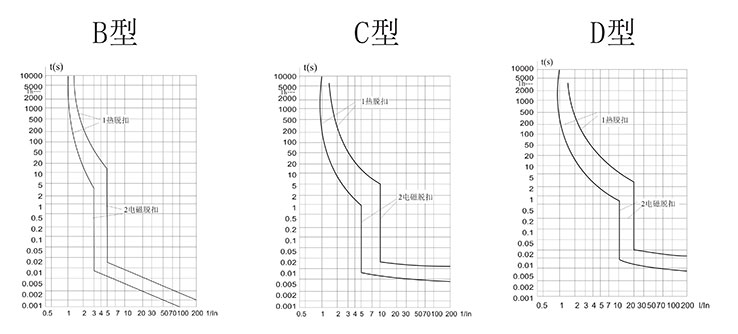

表3 过电流掩护特征
| 额外电流 | 实验电流 | 肇端状况 | 商定时候 | 预期成果 | 备注 |
| 6~63A | 1.13In | 冷态 | t≤1h | 不脱扣 | |
| 6~63A | 1.45In | 紧接着实验 | t＜1h | 脱扣 | 电流在5秒内不变地增添 |
| 6~63A | 2.55In | 冷态 |
1s＜t＜60s(In≤32A) 1s＜t＜120s(In＞32A) |
脱扣 | |
| 6~63A |
3In 5In 10In 16 In |
冷态 | t≤0.1s | 不脱扣 | B型 |
| 5In | t＜0.1s | 脱扣 | |||
| 5In | t≤0.1s | 不脱扣 | C型 | ||
| 10In | t＜0.1s | 脱扣 | |||
| 10In | t≤0.1s | 不脱扣 | D型 | ||
| 20In | t＜0.1s | 脱扣 |
5 普通任务前提和装置前提
5.1 四周氛围温度
四周氛围温度-5℃~40℃，24h内均匀不跨越35℃。
5.2 海拔高度
装置地址的海拔不跨越2000m。
5.3 大气前提
装置地址的氛围绝对湿度在最高温度 40℃ 时不跨越50%，在最湿月的月均匀最低温度不跨越25℃，绝对湿度不跨越90%。
5.4 装置前提
装置场合的(de)外磁场任何标的(de)目的(de)均(jun)不应跨越地磁场的(de)5倍；残剩电流举措(cuo)断(duan)路器普通应垂直装置，各方位倾斜度不跨越5°，手(shou)柄向上为接通电源(yuan)地位，🤡装置处应无明(ming)显打击(ji)和振动。
6导线请求及铜导线截面积
| 额外电流（A） | 标称铜导线截面积（mm2） |
| 10及以下 | 1.5 |
| 10~20 | 2.5 |
| 20~25 | 4 |
| 25~32 | 6 |
| 32~50 | 10 |
| 50~63 | 16 |
