CQB5H-125 小型断路器
产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB5H-125系列小型断路器合用于交换50 Hz，额外电压 230V/400V，额外电流至 125A 线路中，具备断绝、过载和短路掩护功效，改成亦可作为线路不频仍通断操纵与转换之用。
断路器合用于产业、贸易、高层和民用室第等各类场合。

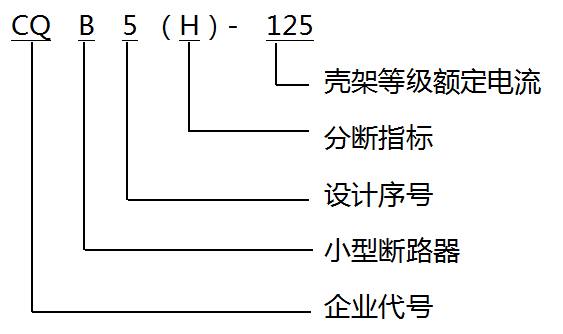

2 型号及寄义
3 定货规范
订购断路器时，需指明下述各点：
a)生成物款型，如CQB5H-125； b)高压的极数，如1P、2P、3P、4P； c)低压断路器的加倍电压电流，如63A、80A、100A、125A； d)定货树木，如100台 如定货CQB5H-125 2P C63 100只4 首要参数及手艺机能
| 手艺参数名目 | 参数值 |
| 额外电压(V) | AC230V、AC400V |
| 额外电流(A) | 63A、80A、100A、125A |
| 额外频次 | 50Hz / 60Hz |
| 极数 | 1P 、2P 、3P 、4P |
| 额外短路才能 lcn(A) | 10000A |
| 运转短路才能 Ics(A) | 7500A |
| 机器寿命(次) | 10000 |
| 电气寿命(次) | 4000 |
| 刹时脱扣范例 | C 、 D |
| 防护品级 | IP40 |
| 合适规范 | IEC 60898-1、GB 10963.1 |
| 认证 | CCC |

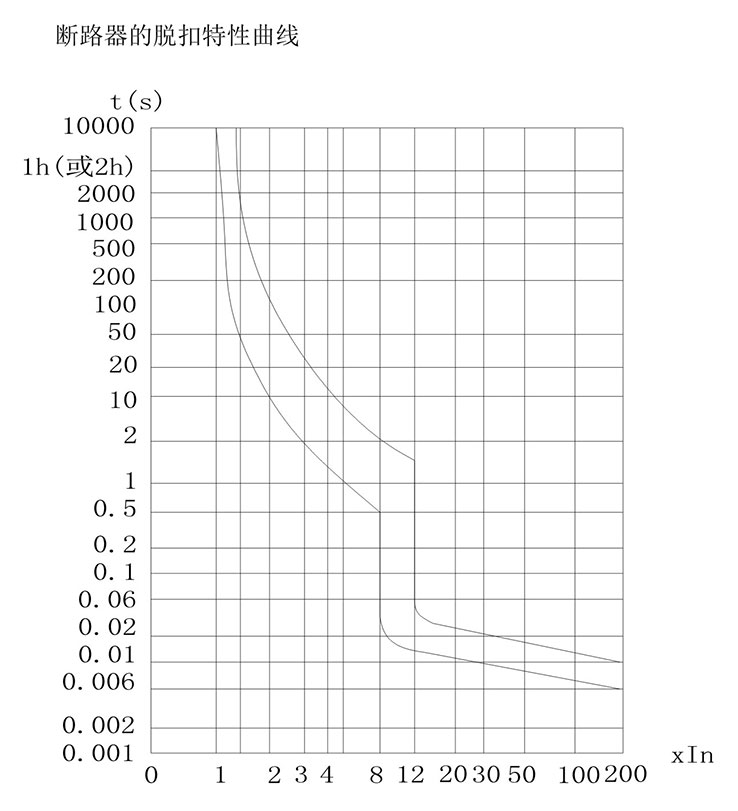

表2 过电流掩护特征（基准温度30℃）
| 序号 | 型式 | 脱扣器额外电流ln(A) | 肇端状况 | 脱扣或不脱扣时候极限 | 预期成果 | 备注 |
| a | C、D | 1.13ln | 冷态 |
t≤1h（对ln≤63A） t≤2h （对ln＞63A） |
不脱扣 | |
| b | C、D | 1.45ln | 紧接着a项实验 |
t＜1h（对ln≤63A） t＜2h （对ln＞63A） |
脱扣 | 电流在5s内不变地回升 |
| c | C、D | 2.55ln | 冷态 | 1s＜t＜120s | 脱扣 | |
| d |
C D |
5ln 10ln |
冷态 | t≤0.1s | 不脱扣 | 经由过程闭合帮助开关接通电源 |
| e |
C D |
10ln 20ln |
冷态 | t＜0.1s | 脱扣 | 经由过程闭合帮助开关接通电源 |
注：术语:“冷态”指实验前没带负载，并且在基准校准温度下停止。
5 装置前提
1情况温度： -5℃~40℃，+20湿度不高于90%，+40℃湿度不应高于50%
2 海拔高度： ≤2000m
3 净化品级： 2级
4 装置种别： "Ⅱ"、"Ⅲ"
5 装置体例：接纳TH35-7.5型钢装置轨装置。
6接(jie)线体例：用螺钉压紧接(jie)线，扭紧力矩 4N.m
6 导线请求及铜导线截面积
| 截面积S(mm2) | 额外电流值In(A) |
| 16 | 50＜In≤63 |
| 25 | 63＜In≤80 |
| 35 | 80＜In≤100 |
| 50 | 100＜In≤125 |
