CQB2LE-63 泄电掩护断路器
产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB2LE- 63系列残剩电流举措断路器合用于交换50Hz，额外电压至400V，额外电流至63A的电路中，当人身触电或电网漏泄电流跨越划定值时，残剩电流举措断路器能在短时候内主动堵截电源，保障人身宁静和避免装备因产生泄泄电流形成的变乱。
残剩电流举措断路器还具备过载和短路掩护功效，可用来掩护线路的过载和短路，亦可在一般情况下作为线路的不频仍转换之用。合用于产业、贸易、高层和民用室第等各类场合。

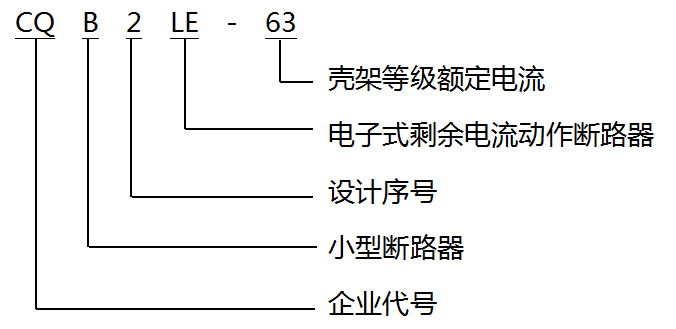

2 型号及寄义
3 定货标准
订购断路器时，需指明下述各点：
a)代谢物型号查询，如CQB2LE-63； b)漏电断路器的极数，如1P+N、2P、3P、3P+N、4P； c)高压的更多电流值，如16A、20A、25A； d)定货数为，如100台 如订制CQB2LE-63 2P C16 100只4 首要参数及手艺机能
| 手艺参数名目 | 参数值 |
| 额外电压(V) | 230V~/400V~ |
| 额外电流(A) | 6A，10A，16A，20A，25A，32A，40A，50A， 63A |
| 额外残剩举措电流lΔn (mA) | 30，50，75，100，300 |
| 额外残剩不举措电流lΔno(mA) | 0.5 lΔno |
| 极数 | 1P+N、2P、3P，3P+N、4P |
| 额外短路分断才能lcs(A) | 6KA |
| 额外残剩接通和分断才能lΔm(A) | 2000A |
| 残剩电流举措分断时候 | ≤0.1s |
| 过电流掩护特征 | 见表2 |
| 机器电气寿命(次) | 机器寿命：4000 ；电气寿命：4000 |
| 净化品级 | 2 |
| 防护品级 | IP20 |
| 装置种别 | Ⅲ |

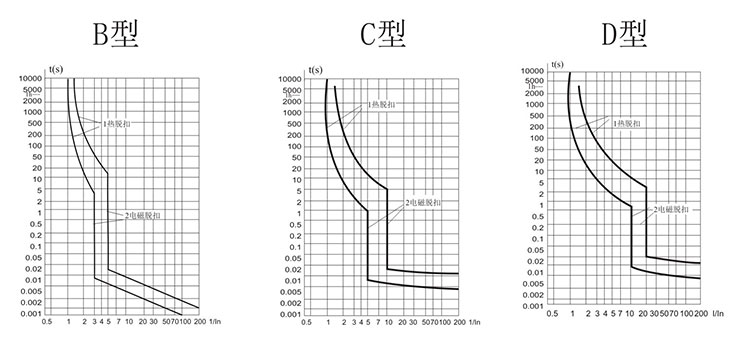

表2 过电流脱口特征(基座温度30℃)
| 种别 额外电流(A) 肇端状况 实验电流 划定时候 预期成果 备 注 | ||||||
| 延时 | ≤63 | 冷态 | 1.13In | ≤1h | 不脱扣 | |
| 延时 | ≤63 | 紧接上项实验后 | 1.45In | ＜1h | 脱扣 | 电流在5s内不变升至划定值 |
| 延时 | ≤32 | 冷态 | 2.55In | 1＜t＜60s | 脱扣 | |
| 延时 | ＞32 | 冷态 | 2.55In | 1＜t＜120s | 脱扣 | |
| 刹时 | 一切值 | 冷态 | 3、5、10In | ≤0.1s | 不脱扣 | B、C、D型 |
| 刹时 | 一切值 | 冷态 | 5、10、20In | ＜0.1s | 脱扣 | B、C、D型 |
5 装置前提
1 情况温度： -5℃~40℃，+20湿度不高于90%，+40湿度不应高于50%
2 海拔高度： ≤2000m
3 净化品级： 2级
4 装置种别： "Ⅱ"、"Ⅲ"
5 装置体例：接纳TH35-7.5型钢装置轨装置。
6 接线体例：用螺钉压紧接线，扭紧力矩 2.5N.m
6 导线请求及铜导线截面积
| 截面积S(mm2) | 额外电流值In(A) |
| 1 | In≤6 |
| 1.5 | 6＜In≤13 |
| 2.5 | 13＜In≤20 |
| 4 | 20＜In≤25 |
| 6 | 25＜In≤32 |
| 10 | 32＜In≤50 |
| 16 | 50＜In≤63 |
