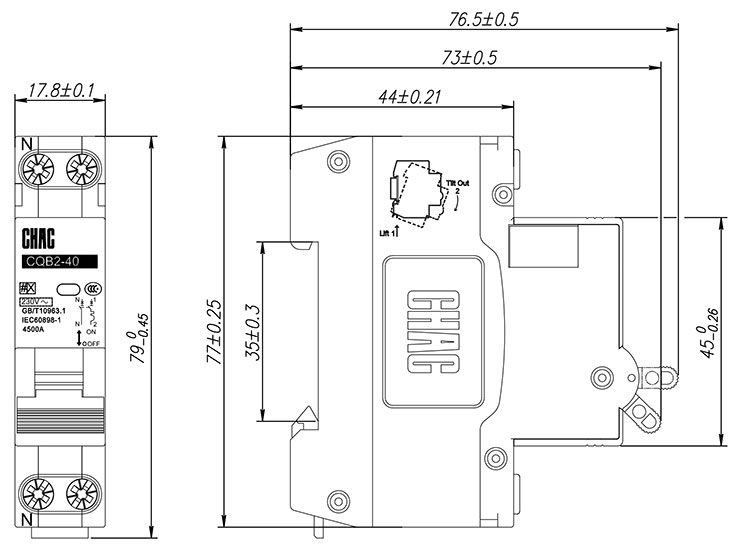

CQB2-40 小型断路器
产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB2-40小型断路器，首要用于交换50Hz，额外电压至230V，额外电流至40A的线路中起过载、短路掩护感化，同时也能够在普通环境下不频仍地通断电器装配和照明线路，断路器合用于产业、贸易、商层和民用室第等各类场所，也可作为断开线路停止线路及装备维修的断绝开关利用。

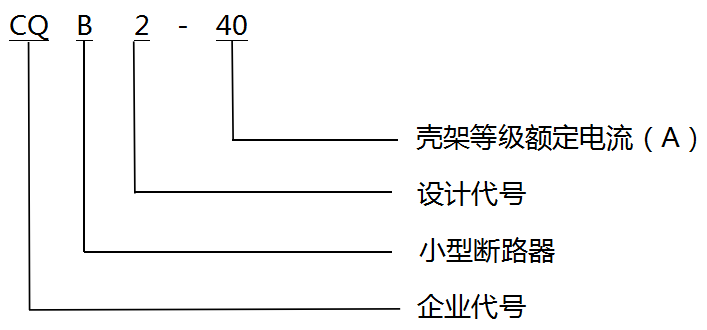

2 型号及寄义
3 定货规范
订购断路器时，需指明下述各点：
a) 结果规格，如CQB2-40； b) 漏电断路器的极数，如1P+N； c) 低压断路器的特别工作电流，如16A、20A、25A； d) 高压断路器脱扣实例：Ｂ、Ｃ、Ｄ； e) 定货个数，如100台 如预购CQB2-40 1P+N Ｃ16 100只4 首要参数及手艺机能
| 手艺参数名目 | 参数值 |
| 额外电压(V) | 230V~(1P+Ｎ) |
| 额外电流(A) | 10、16、20、25、32、40、 |
| 极数 | 1P+Ｎ |
| 额外短路分断才能lcn(A) | 4500A |
| 机器电气寿命(次) | 电气寿命≥4000次，机器寿命≥4000次 |
| 拧紧力距（N-m） | 1.5N |
| 净化品级 | 2级 |
| 防护品级 | IP20 |
| 装置种别 | ⅲ类 |
| 过电流特征 | 见表2 |

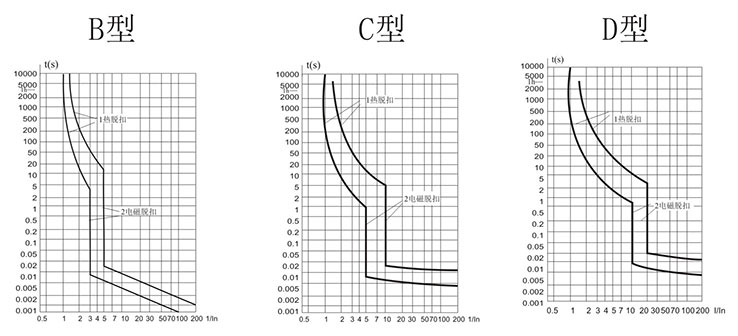

表2 过电流掩护特征（基准温度30℃）
| 序号 | 型式 | 脱扣器额外电流ln(A) | 肇端状况 | 脱扣或不脱扣时候极限 | 预期成果 | 备注 |
| a | B、C、D | 1.13ln | 冷态 | t≤1h | 不脱扣 | 电流在5s内不变地回升 |
| b | B、C、D | 1.45ln | 紧接着a项实验 | t＜1h | ||
| c | B、C、D | 2.55ln | 冷态 |
1s＜t＜60s(ln≤32A) 1s＜t＜120s(ln＞32A) |
||
| d |
B C D |
3ln 5ln 10ln |
冷态 | t≤0.1s | 不脱扣 | 经由过程闭合帮助开关接通电源 |
| e |
B C D |
5ln 10ln 20ln |
冷态 | t＜0.1s | 脱扣 | 经由过程闭合帮助开关接通电源 |
注：术语:“冷态”指实验前没带负载，并且在基准校准温度下停止。
5 普通任务前提
四周氛围温度上限值不跨越＋40℃，上限值不低于－5℃，24h均匀值不跨越＋35℃。
装置地址的海拔高度不跨越2000m。
装置地址的大气绝对湿度在四周最高温度40℃时不跨越50%，在较高温度下能够有较高的绝对湿度，最湿月均匀最大绝对湿度不跨越90%，同时该月的均匀温度不跨越25℃，并斟酌到温度变更产生在产物外表上的凝露。
净化品级：2级。
装置种别：Ⅱ、Ⅲ类。
断路器接纳TH35-7.5规范导轨装置，断路器普通应垂直装置，手柄向上为接通电流地位。
装置处应无较着打击和振动。
6 导线请求及铜导线截面积
| 截面积S(mm2) | 额外电流值In(A) |
| 1 | In≤6 |
| 1.5 | 6＜In≤13 |
| 2.5 | 13＜In≤20 |
| 4 | 20＜In≤25 |
| 6 | 25＜In≤32 |
| 10 | 32＜In≤50 |
