CQB5Ln系列泄电断路器用于交换50Hz，额外电流至63A，额外电压230V的单相室第线路中，对电气线路具备过载、短路掩护感化；同时当人身触电或电网泄泄电流跨越划定值时，残剩电流举措断路器能在极短的时候内敏捷堵截毛病电源，掩护人身及用电装备的宁静；也能够在普通环境下作为线路的不频仍转换之用，断路器合用于产业、贸易、商层和民用室第等各类场合。

产物合适GB 16917.1和IEC 61009-1标准。

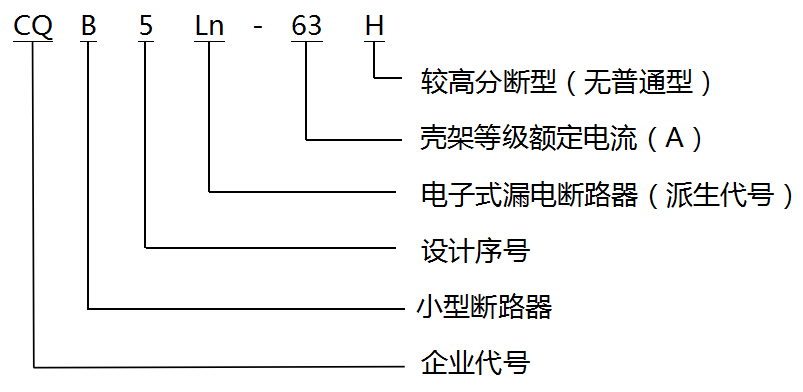

2 型号及寄义

图片关头词

3 定货标准

订购断路器时，需指明下述各点：

a)物品款型，如CQB5Ln-63； b)脱扣范列，如B型、C型、D型； c)特别电流大小，如16A、20A、25A； d)其他的残剩工作措施电流值，如30mA、100mA; e)定货流通量，如100台如下单CQB5Ln-63 C16 30mA 100只

4 首要参数及手艺机能
表1 首要参数

手艺参数名目	参数值
额外电压(V)	230V~
额外电流(A)	6、10、16、20、25、32、40、50、60、63
额外残剩举措电流lrn (mA)	10、30、50、75、100、300
额外残剩不举措电流lrno(mA)	0.5 lrn
极数	2P
额外短路分断才能lcu(A)	4500/6000
额外残剩接通和分断才能lr m(A)	630A
残剩电流举措分断时候	见表2
过电流掩护特征	见表3
机器电气寿命(次)	机器寿命：4000 ；电气寿命：2000
净化品级	Ⅱ
防护品级	IP20
装置种别	Ⅱ、Ⅲ

表2 残剩电流举措的分段时候表

ln (A)	lrn (mA)	残剩电流即是以下值时最大分断时候（s）
ln (A)	lrn (mA)	lrn	2lrn	5lrn	10lrn	lrtb
6~63	10~300	0.1	0.1	0.04	0.04	0.04

表3 过电流掩护特征

额外电流	实验电流	肇端状况	商定时候	预期成果	备注
6~63A	1.13In	冷态	t≤1h	不脱扣
6~63A	1.45In	紧接着实验	t＜1h	脱扣	电流在5秒内不变地增添
6~63A	2.55In	冷态	1s＜t＜60s(In≤32A) 1s＜t＜120s(In＞32A)	脱扣
6~63A	3In 5In 10In 16 In	冷态	t≤0.1s	不脱扣	B型
	5In		t＜0.1s	脱扣	B型
	5In		t≤0.1s	不脱扣	C型
	10In		t＜0.1s	脱扣	C型
	10In		t≤0.1s	不脱扣	D型
	20In		t＜0.1s	脱扣	D型

5 普通任务前提和装置前提
5.1 四周氛围温度
四周氛围温度-5℃~40℃，24h内均匀不跨越35℃。
5.2 海拔高度
装置地址的海拔不跨越2000m。
5.3 大气前提
装置地址的氛围绝对湿度在最高温度 40℃ 时不跨越50%，在最湿月的月均匀最低温度不跨越25℃，绝对湿度不跨越90%。
5.4 装置前提
装(zhuang)(zhuang)置(zhi)场(chang)(chang)合的外(wai)磁(ci)场(chang)(chang)任(ren)何(he)标的目(mu)的均不应(ying)跨越(yue)地(di)磁(ci)场(chang)(chang)的5倍；残剩电(dian)流举措断(duan)路器普通(tong)应(ying)垂直装(zhuang)(zhuang)置(zhi)，各方位(wei)倾(qing)斜度不跨越(yue)5°，手柄向上为(wei)接通(tong)电(dian)源地(di)位(wei)，装(z🐠huang)(zhuang)置(zhi)处应(ying)无(wu)明(ming)显打(da)击和振(zhen)动(dong)。
