1 合用规模

CQM3L 系列泄电断路器(以下简称断路器)，是本公司接纳国际进步前辈设想、制作手艺研制、开辟的新型断路器之一。其额外绝缘电压为800V，合用于交换50Hz/60Hz，额外任务电压400V，额外电流至800A的电路中作不频仍转换及电念头掩护之用。断路器具备过载、短路和欠电压掩护功效，能掩护线路和电源装备不受破坏，同时，可对人供给间接打仗掩护，还能够对过电流掩护不能检测出的持久存在的接地毛病能够引发火警风险供给掩护。在别的掩护装配失灵时，额外残剩举措电流为30mA的CQM3L断路器可对人供给间接打仗附加掩护。

隔离开关可带泄电报警器不脱扣电压模块，以免停水导致严重性失去了。该隔离开关应有体积太小、分断高、飞弧短、抗振功等特性。隔离开关可径直提升传动装置（即竖装），苟有的程度提升传动装置（即横装）。隔离开关切勿放进线，即只经营1、3、5接电压线，2、4、6接短路电流线。本隔离开关应有斩断营养价值，其相应的箭头为：隔离开关合理GB/T14048.2 正确表单提交。

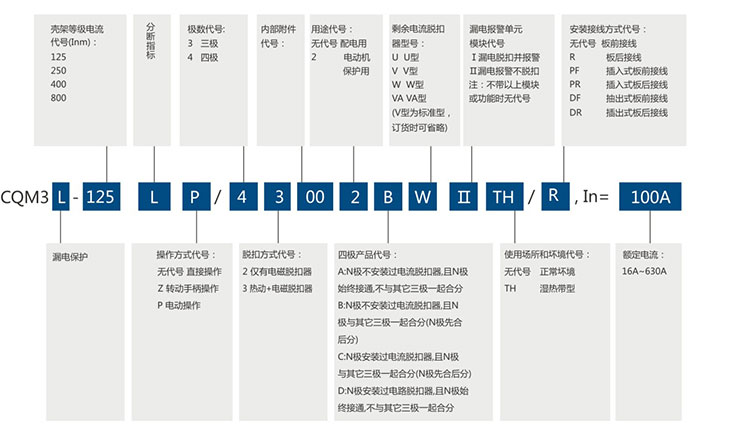

2 产物型号选型

图片关头词

举例：如订CQM3L-100,四级，额外电流为80A并带电动操纵机构及帮助开关，N极不装置过电流脱扣器，且N极一直接通，不与别的三极一路合分，板前接线5只，即写为订CQM3L-100P/4320A 80A 5只。

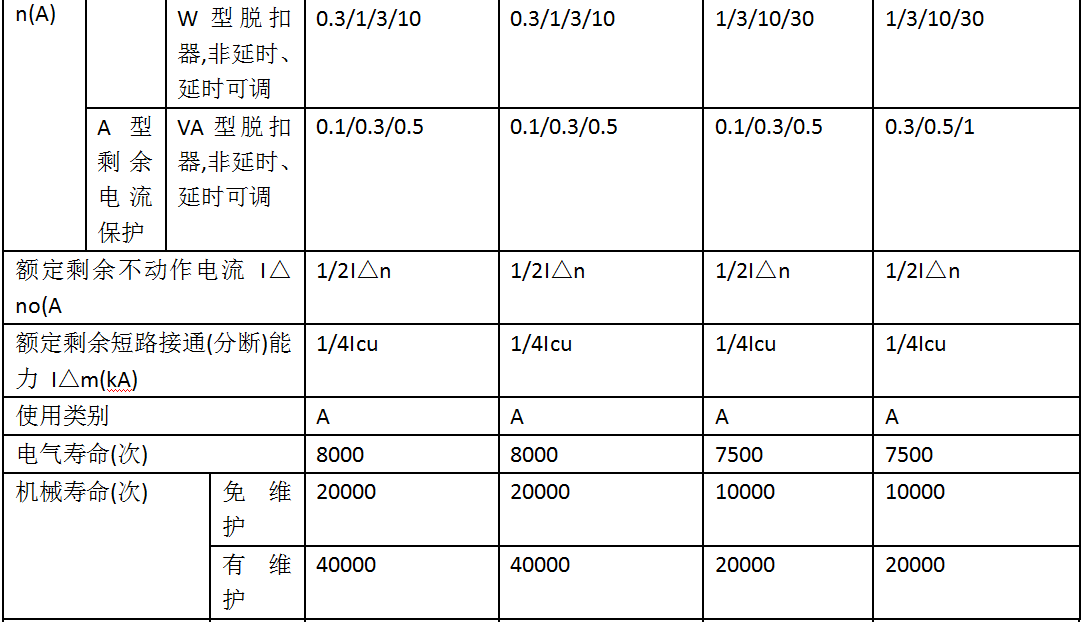

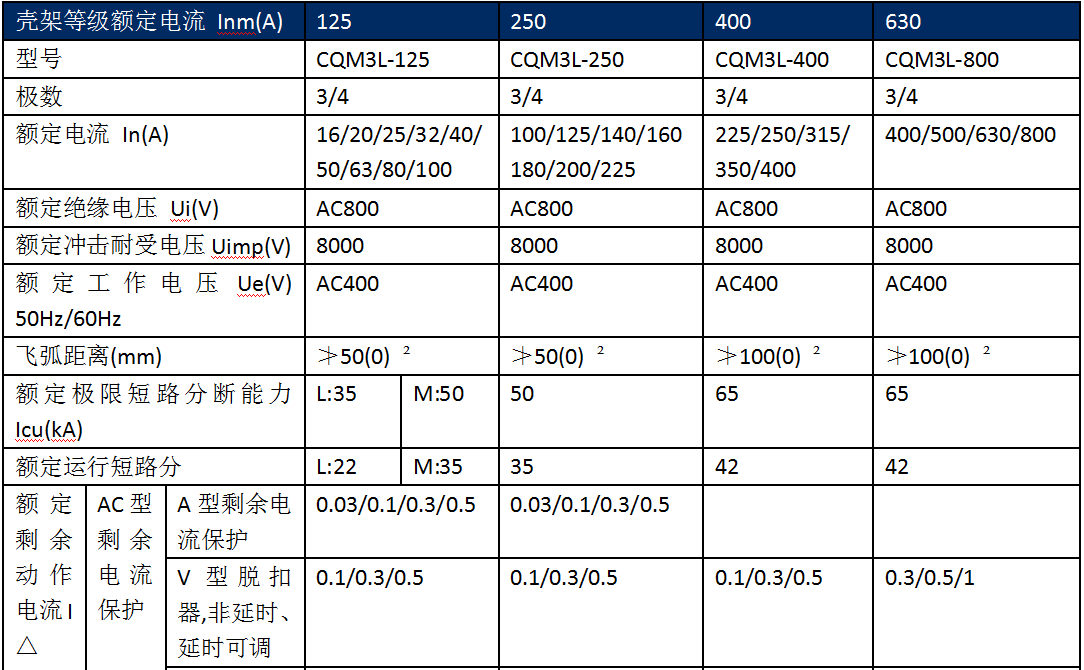

3 首要手艺机能目标

注：1: 按照GB14048.1术语“寿命”表现电器在补缀或改换部件前完成的操纵轮回次数的几率。
2: 别离选装高为6mm(CQM3L-100)、7.5mm(CQM3L-225)、9.3mm(CQM3L-400)、9.5mm(CQM3L-630)的零飞弧罩，完成零飞弧。
3: 本系列三极断路器接三相负载时，负载不能带中性线，包含取自断路器负载真个负载节制回路电源也不能带中性线，不然该断路器会发生误举措。
4: 本系列三极和四极断路器接单相负载时，相线接A极，中性线接C极，不要接B极

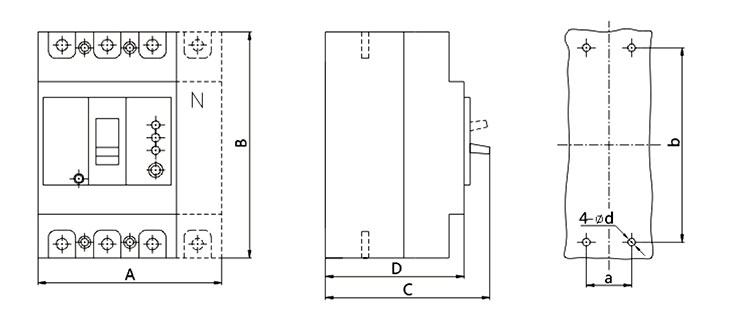

图片关头词

型号	级数	形状尺寸				装置尺寸
		A	B	C	D	a	b	φd
CQM3L-125	3	92	150	110	92	30	129	4.5
	4	122				60
CQM3L-250	3	107	165	110	90	35	126	4.5
	4	142				70
CQM3L-400	3	150	257	146.5	106.5	44	194	7
	4	198				94
CQM3L-800	3	210	280	155	115.5	70	243	7
	4	280				140
