CQM3 塑壳断路器

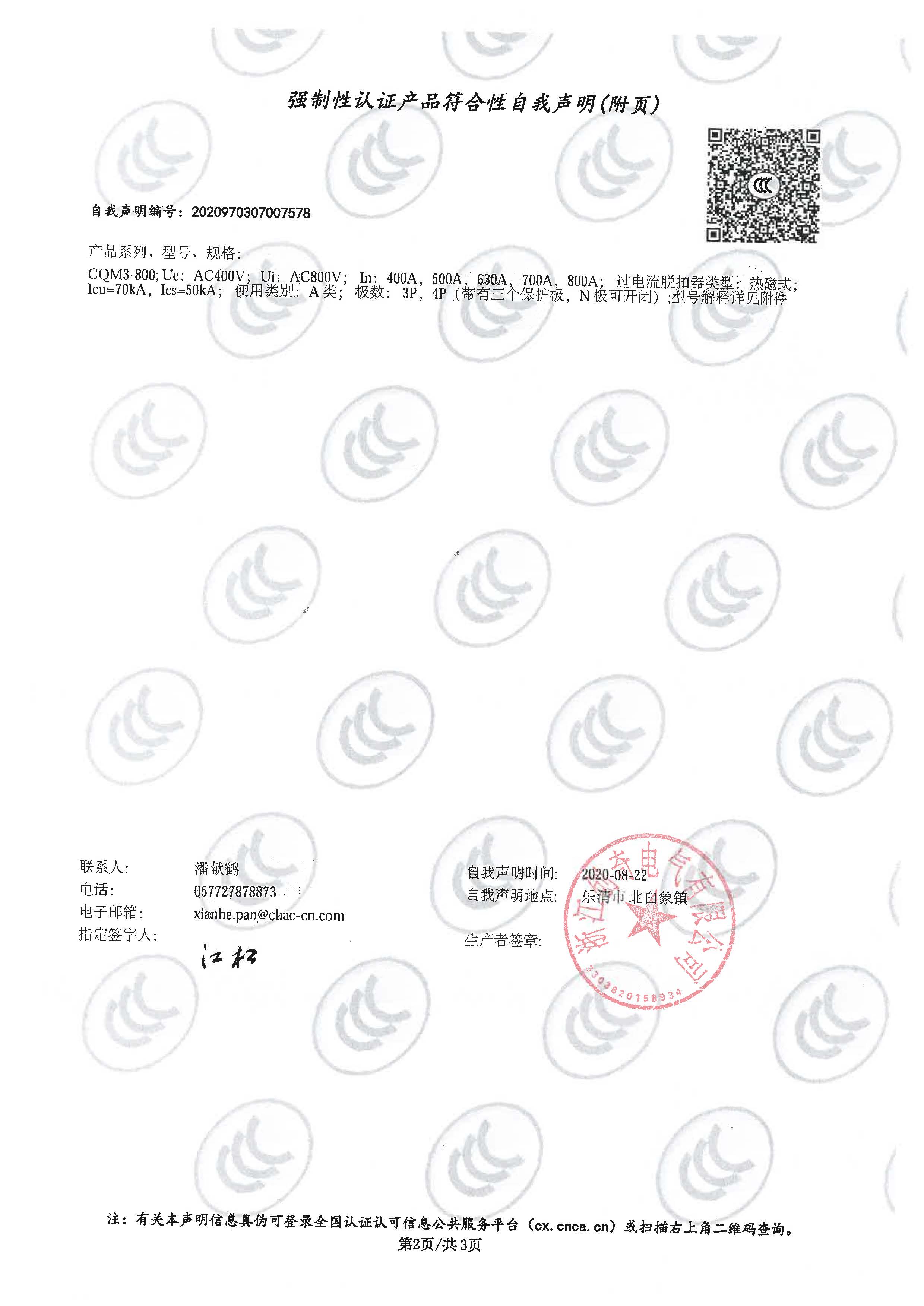

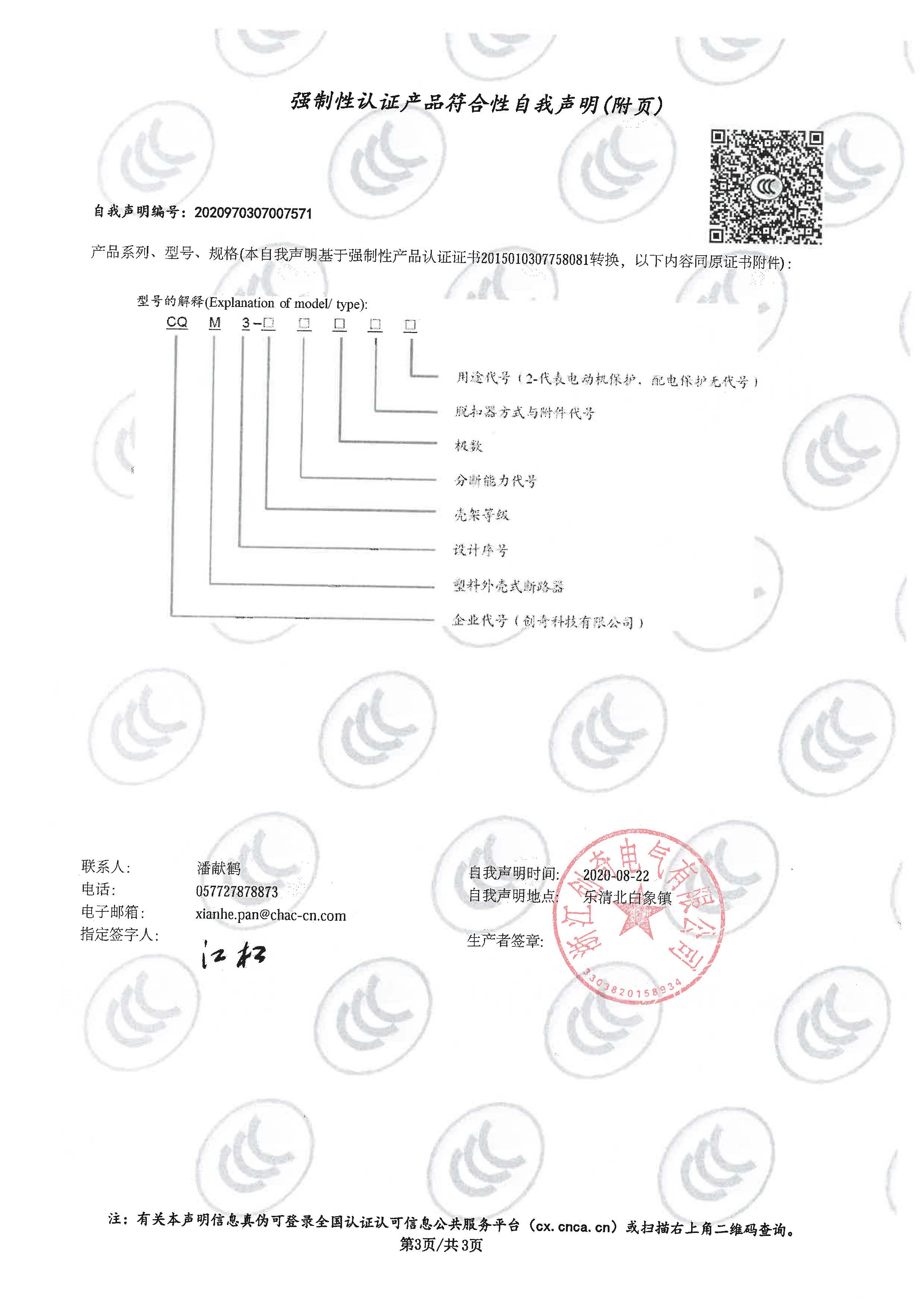

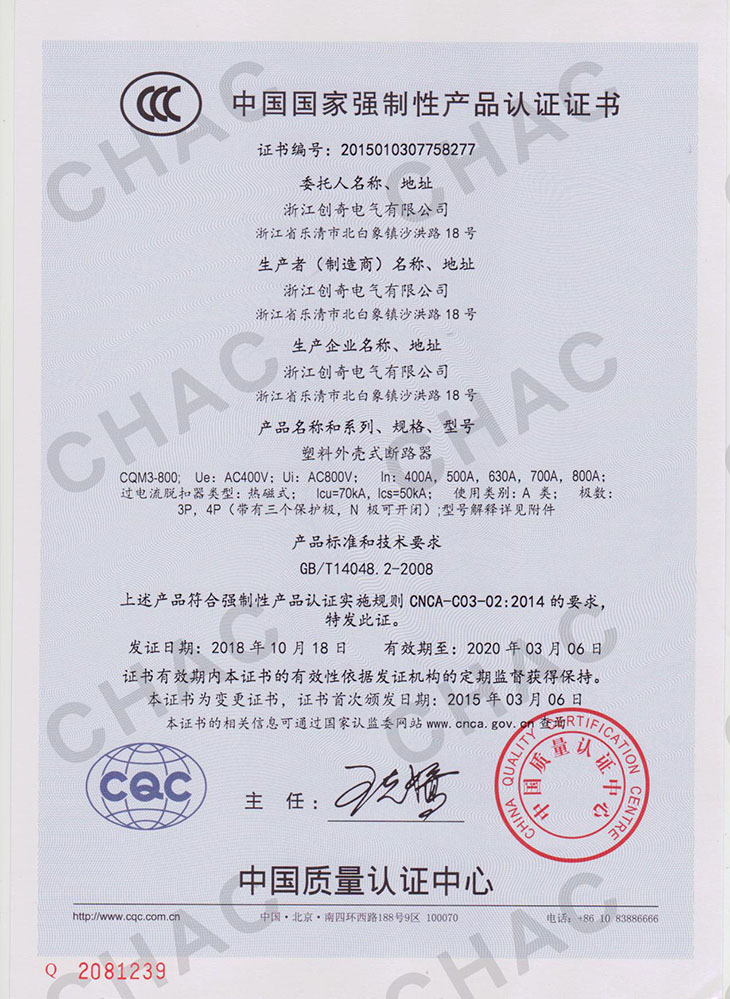

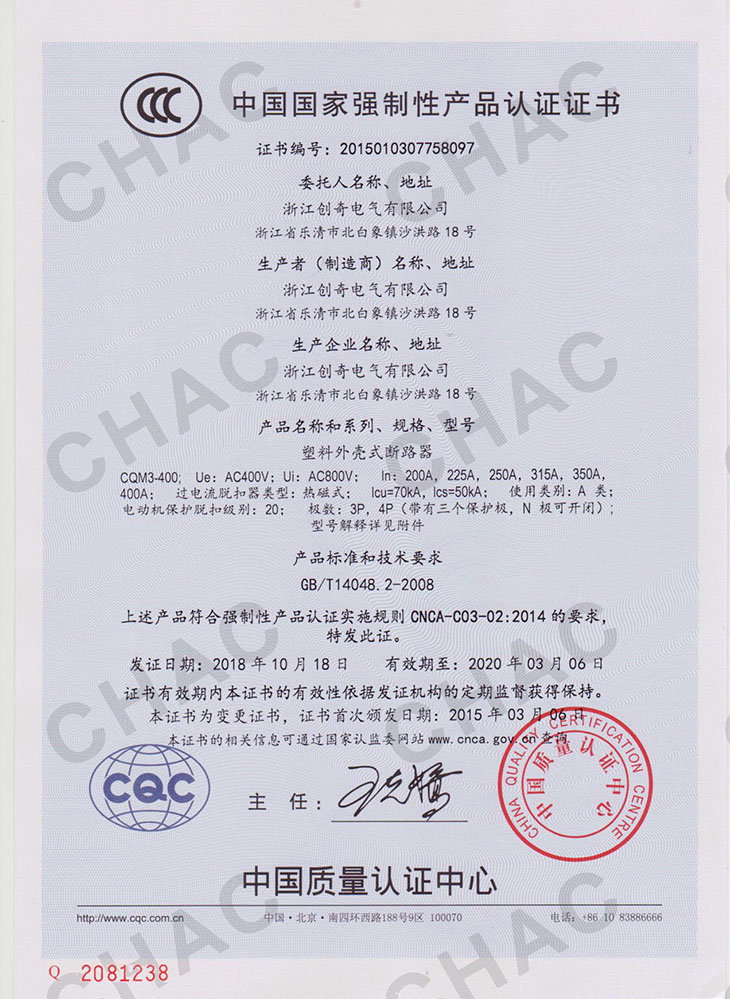

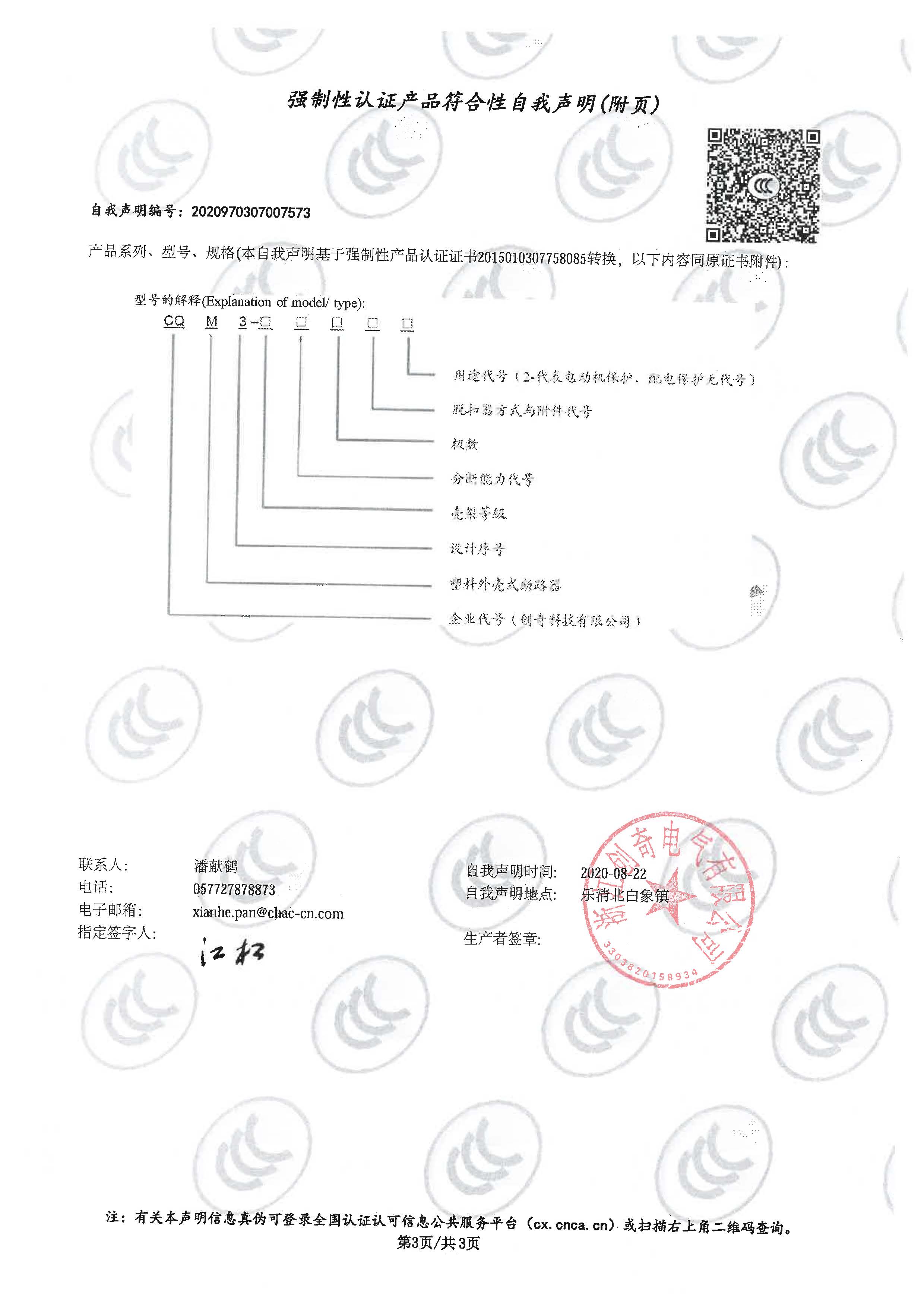

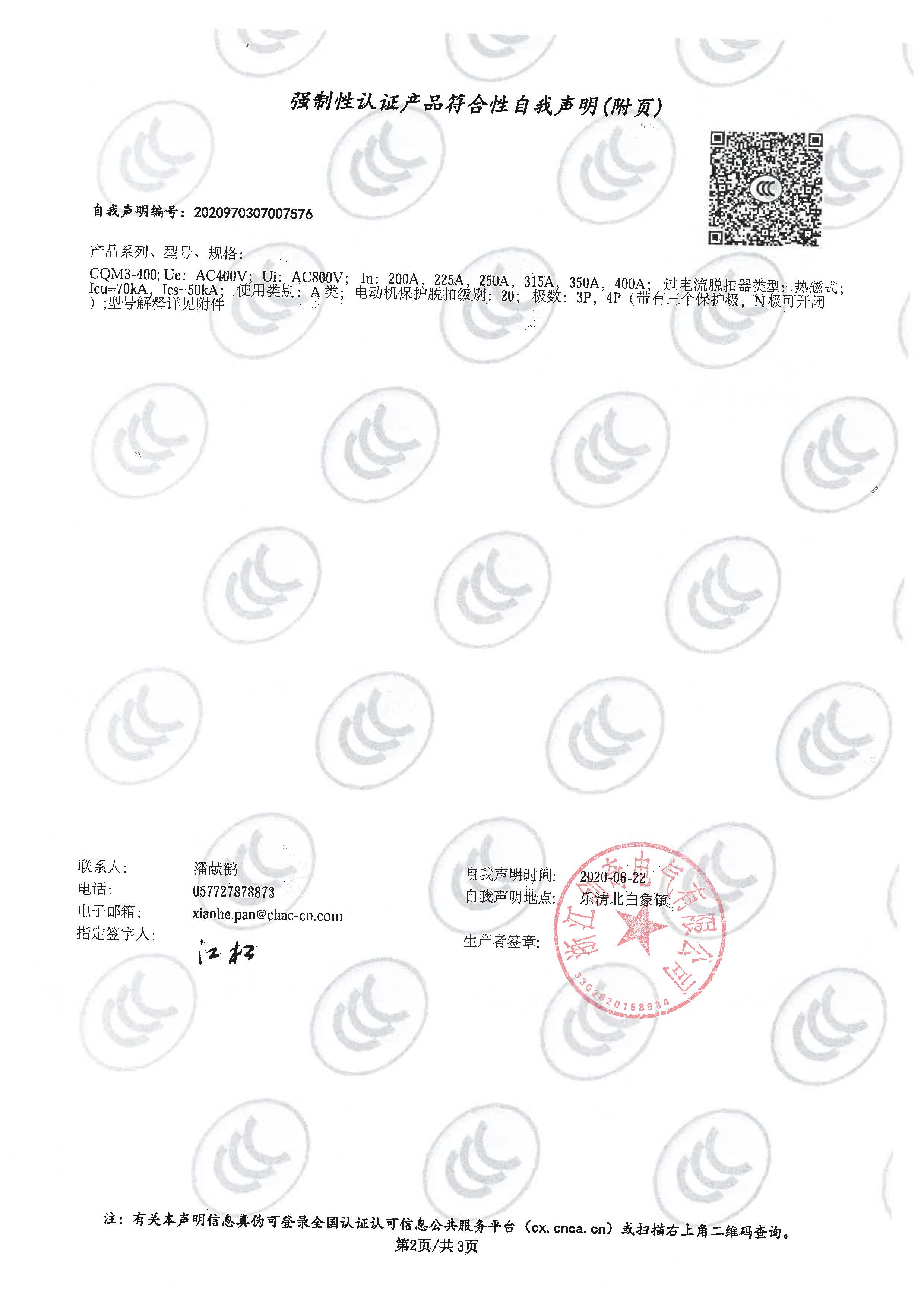

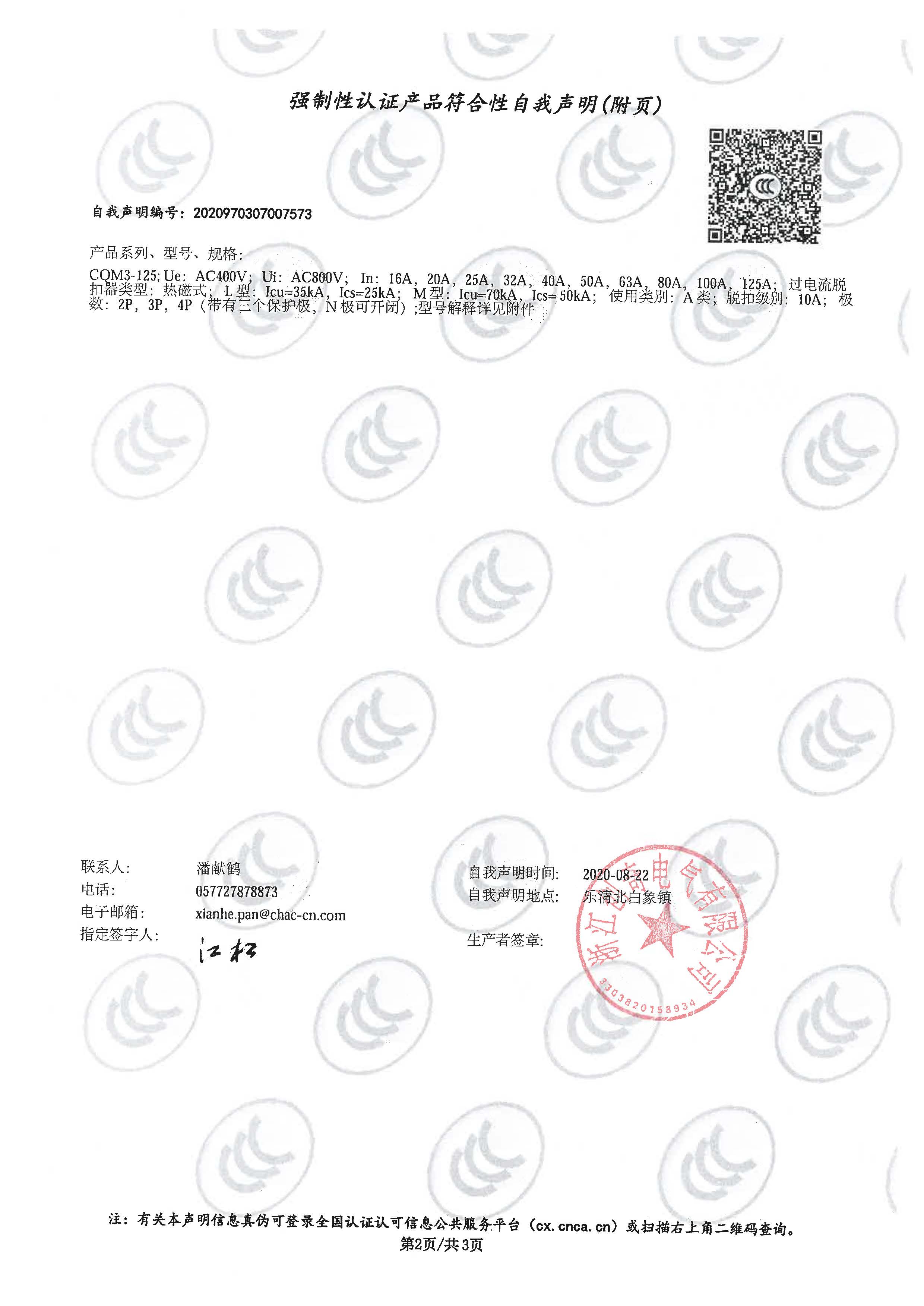

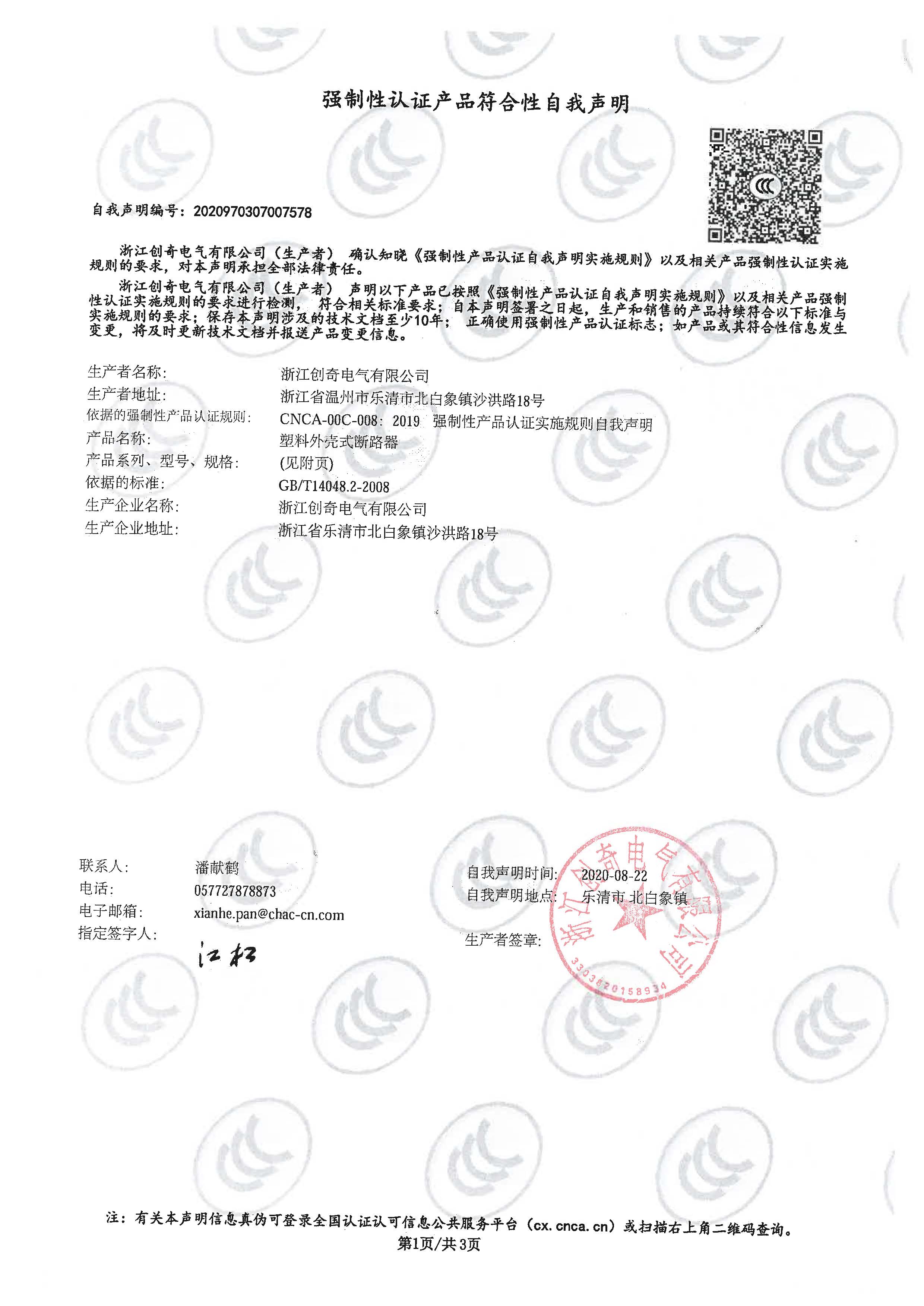

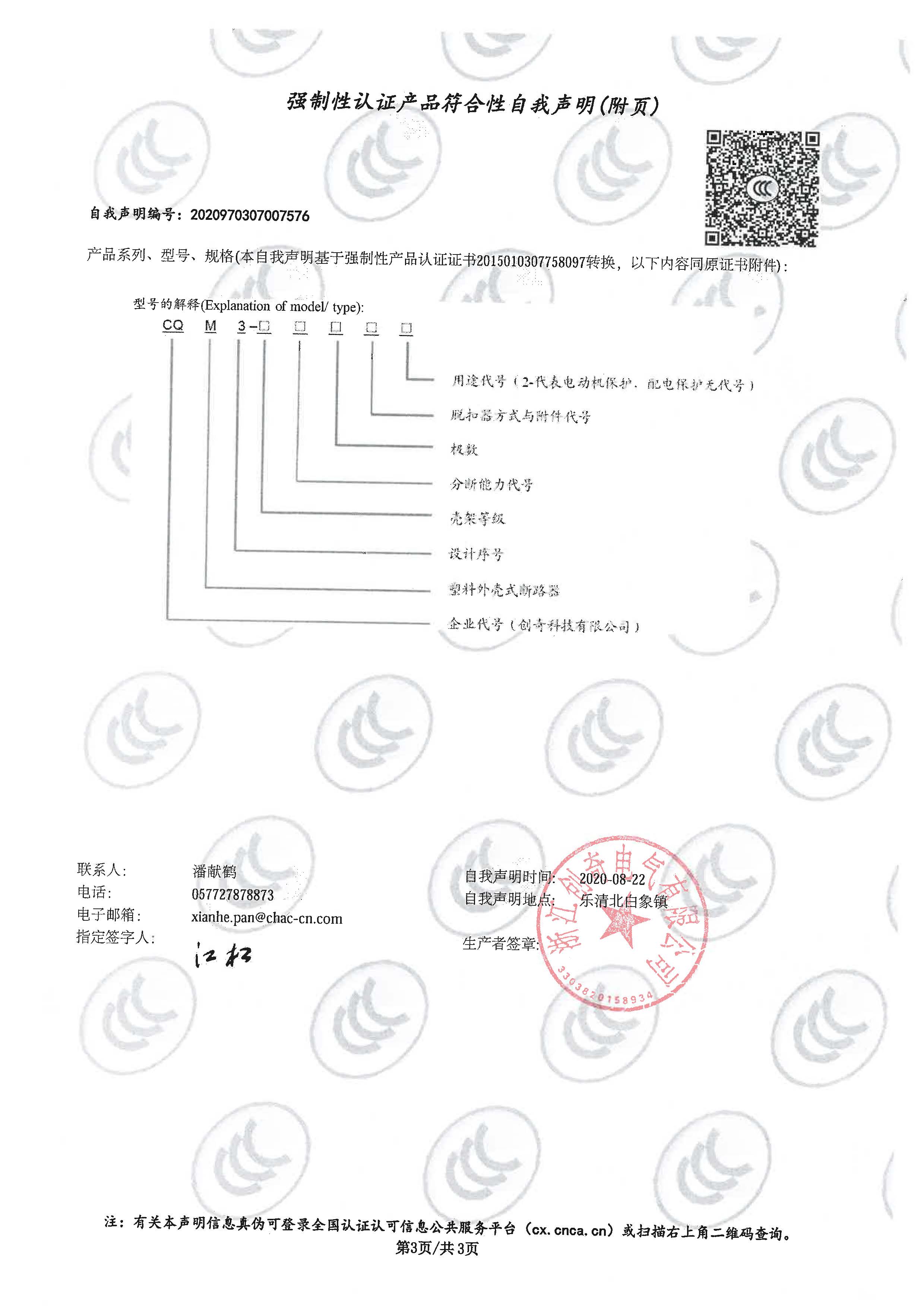

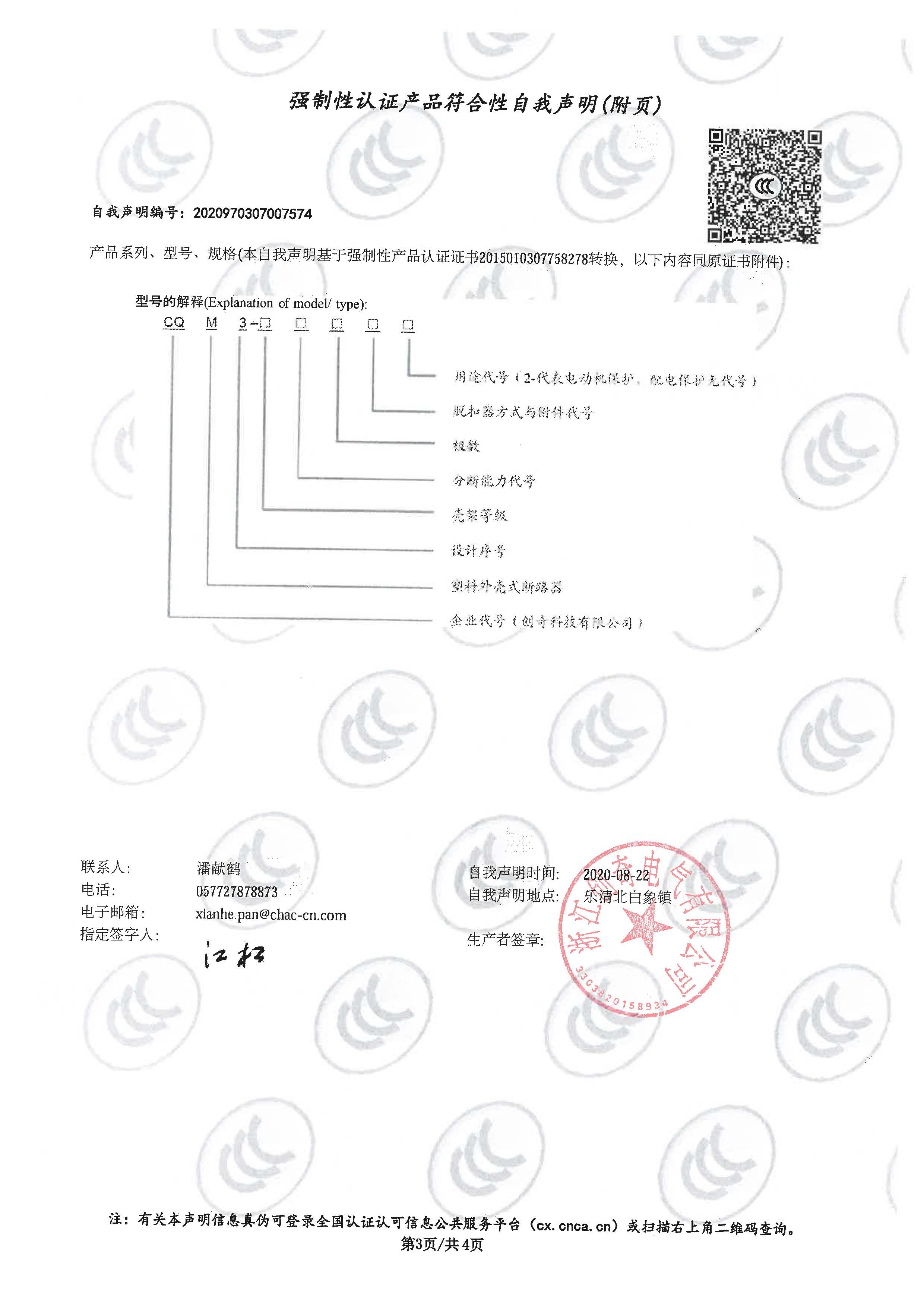

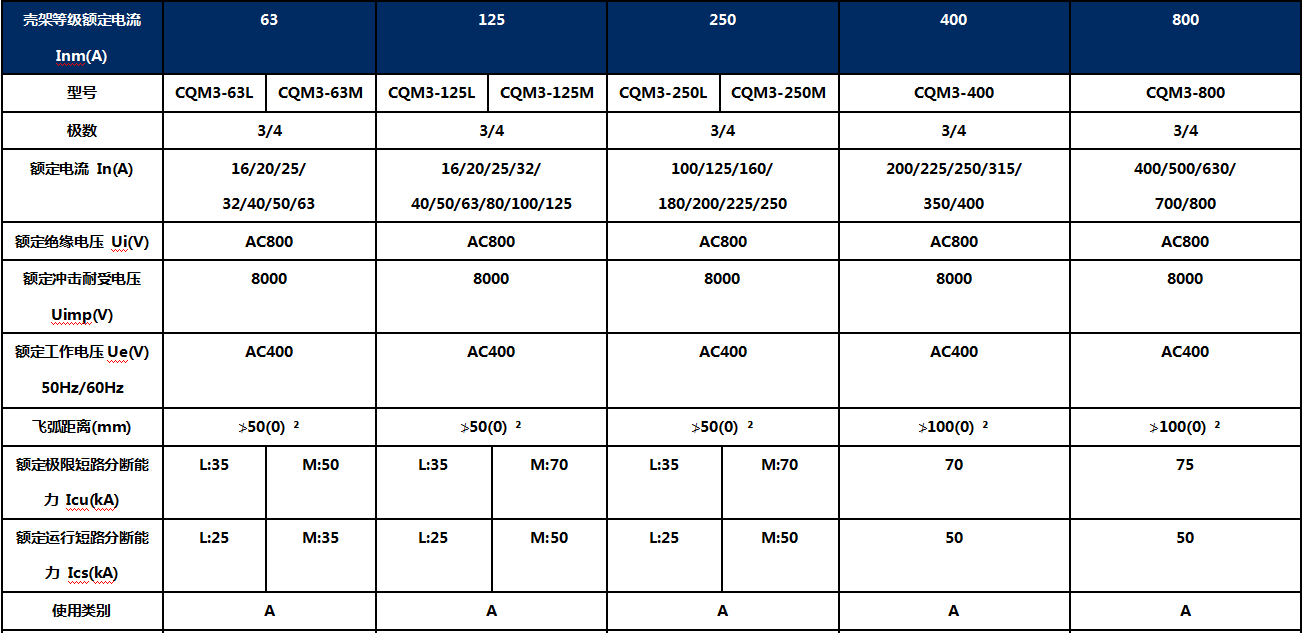

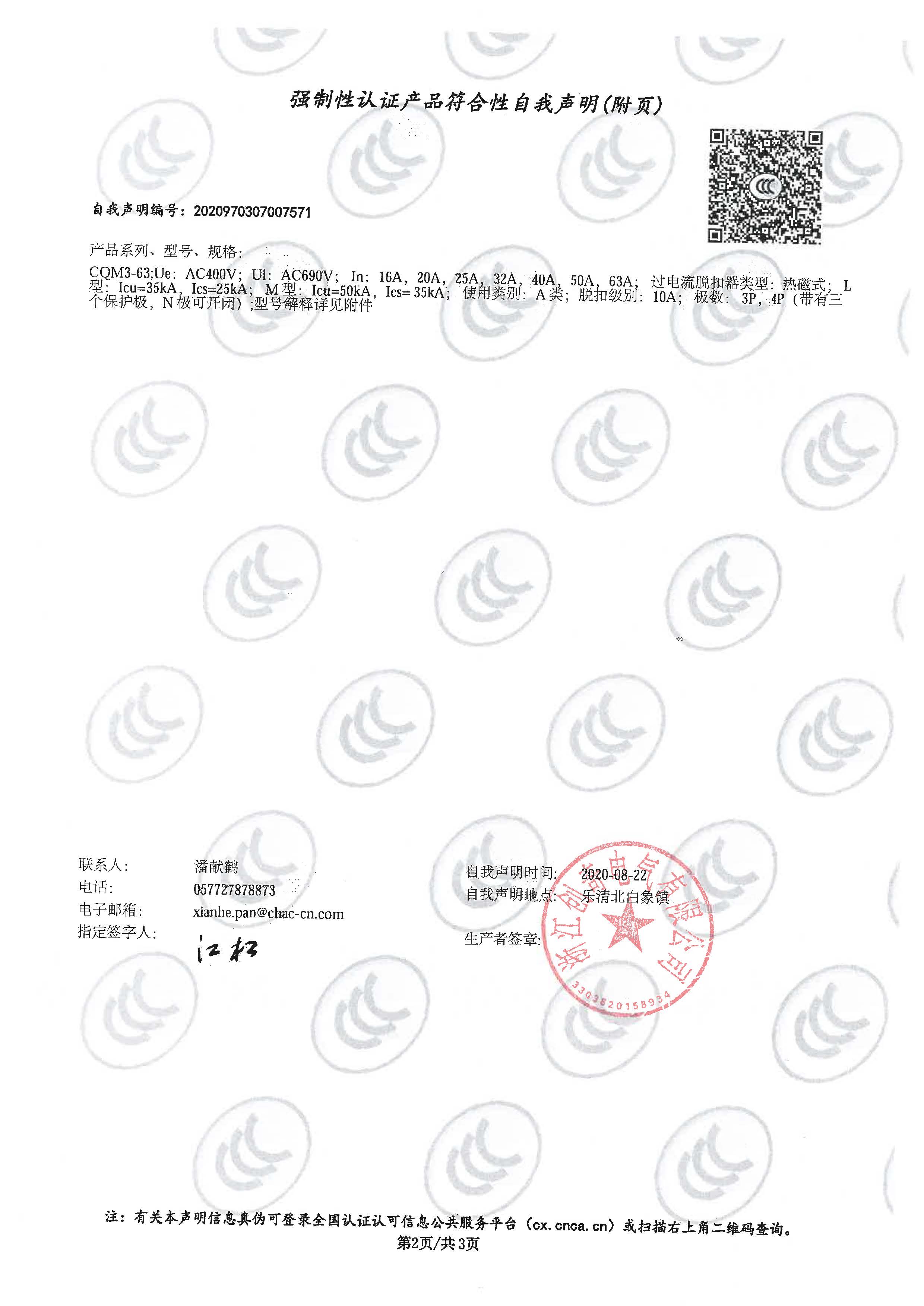

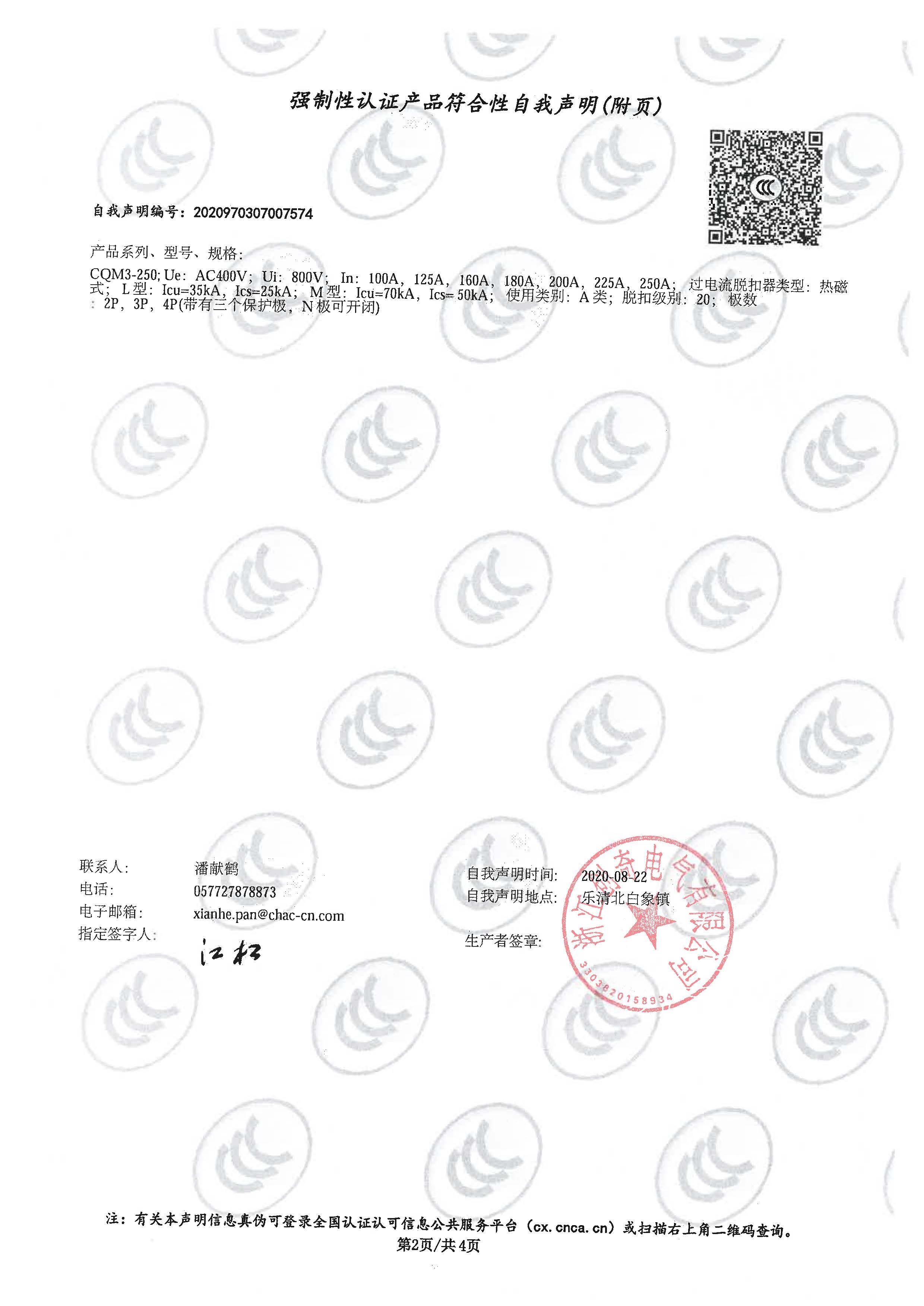

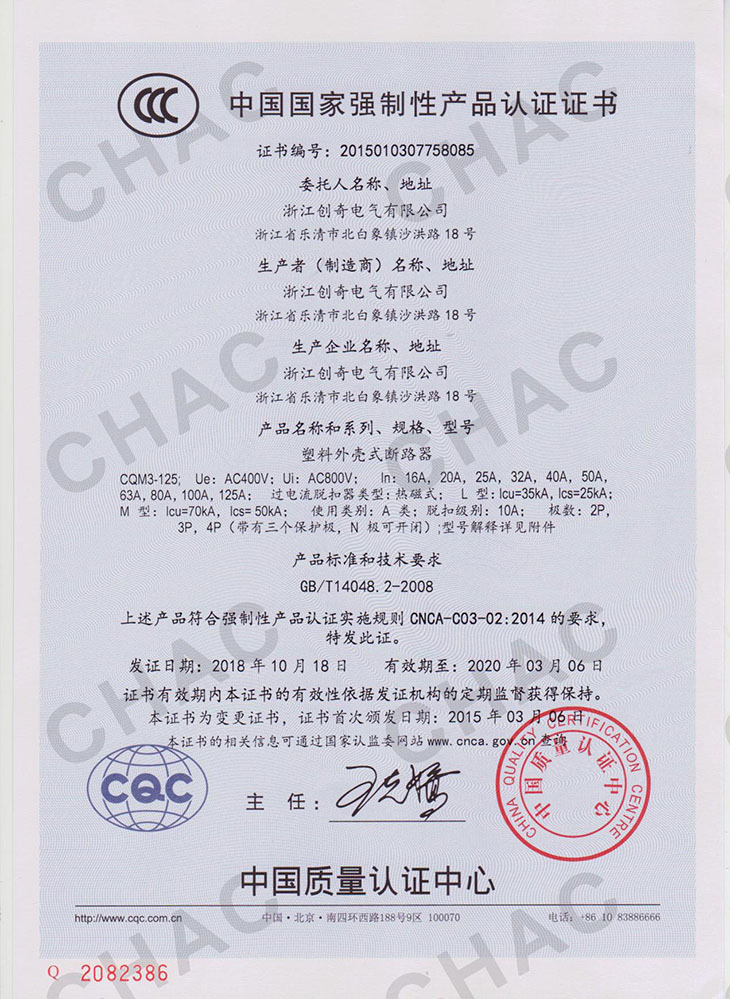

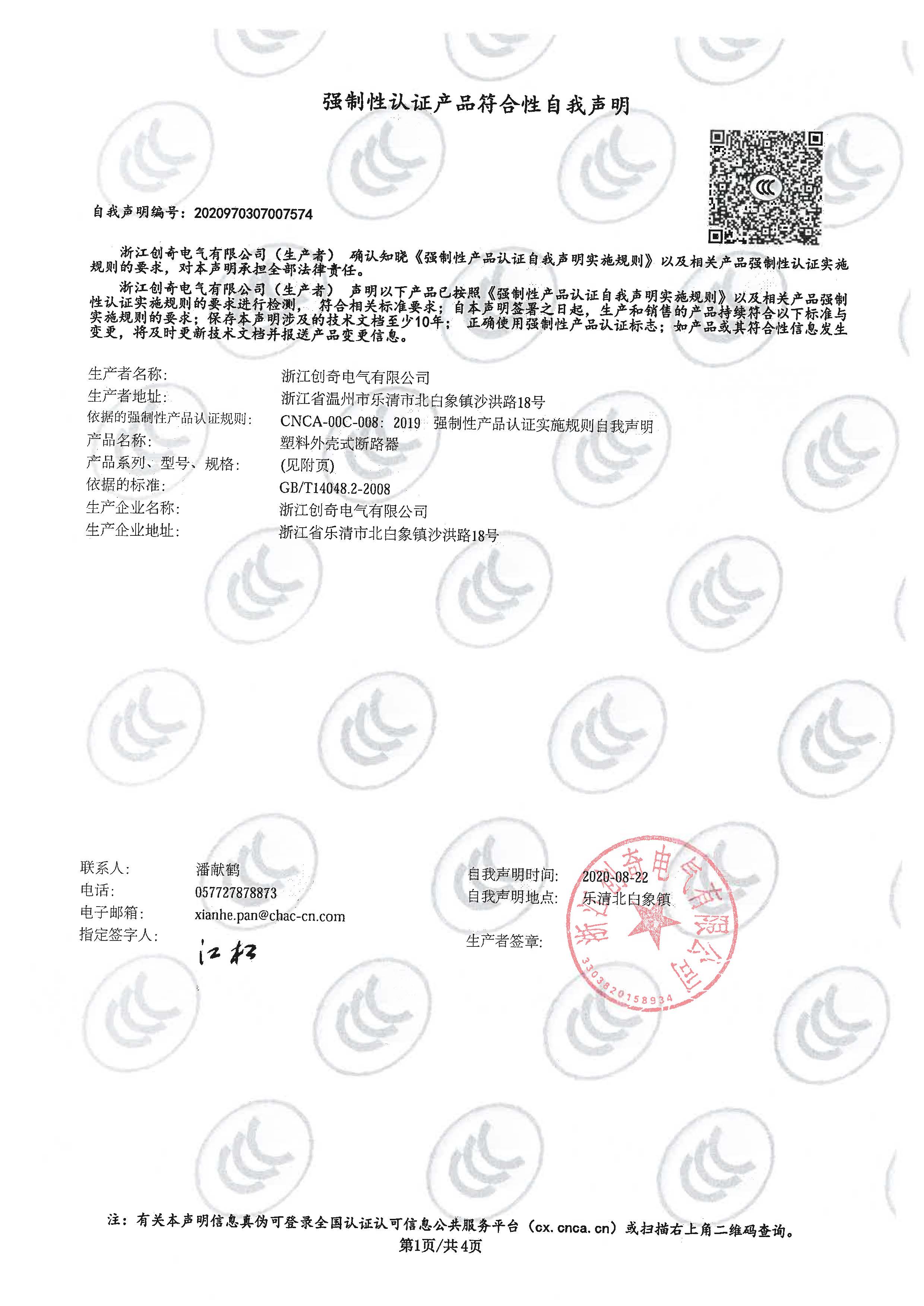

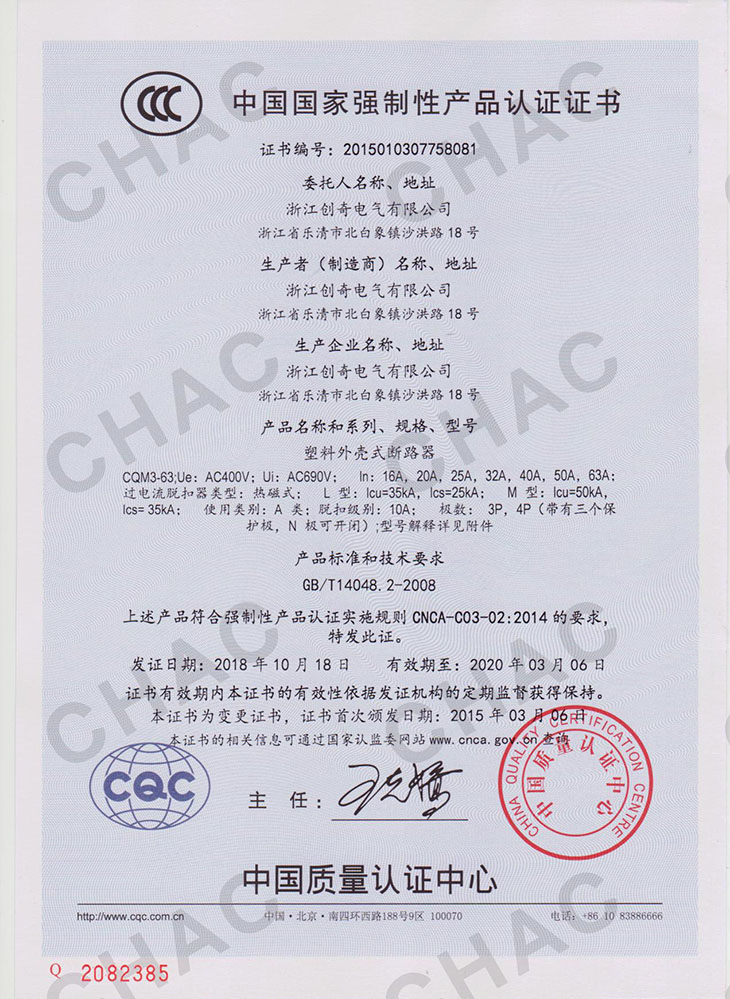

产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQM3系列塑壳断路器(以下简称断路器)，是本公司接纳国际进步前辈设想、制作手艺研制、开辟的新型断路器之一。其额外绝缘电压为800V，合用于交换50Hz，额外任务电压690V及以下(CQM3-63为400V)，额外任务电流至800A的电路中作不频仍转换及电念头掩护之用。断路器具备过载、短路掩护功效，能掩护线路和电源装备不受破坏。
断路器按照其额外极限短路分断才能(Icu)的凹凸，分为L型(规范型)、M型(较高分断型)二类。该断路器具备体积小、分断高、飞弧短(局部规格零飞弧)、抗振动等特色。
本断路器可垂直装置(即竖装)，亦可程度装置(即横装)。本断路器具备断绝功效，其响应的标记为：
。断路器(qi)合适GB/T14048.2规范请求。

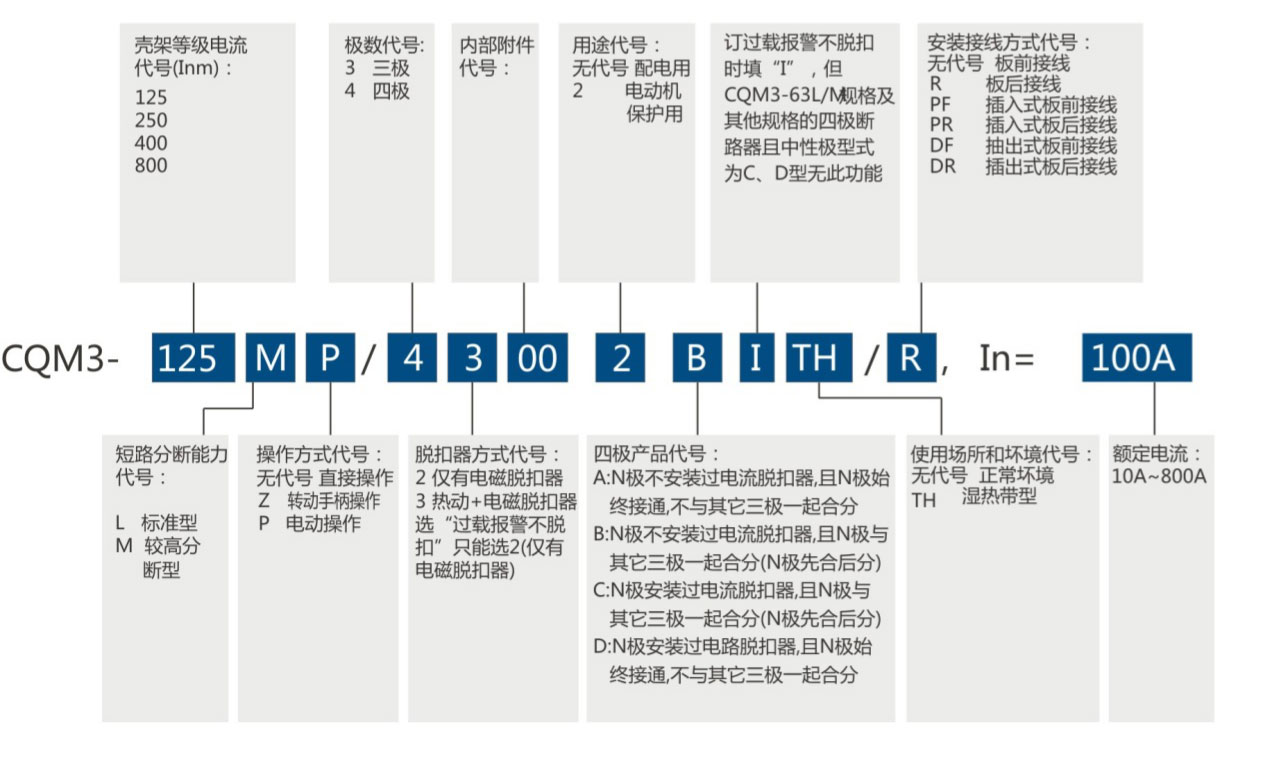

2 产物型号选型
举例：如订CQM3-125，规范型，三极，配电用，额外电流为50A并带分励脱扣器、板前接线2只，即写为订CQM3-125L/3310 50A，2只。
注：1: 按照GB14048.1术语“寿命”表现电器在补缀或改换部件前完成的操纵轮回次数的几率。
2: 别离选装高为4mm(CQM3-63L/M、)、6.2mmCQM3-100L/M)、7.5mm(CQM3-250L/M)、9.3mm(CQM3-400L/M、CQM3-630L/M)、 9.5mm(CQM3-800L/M)的零飞弧罩，完成零飞弧

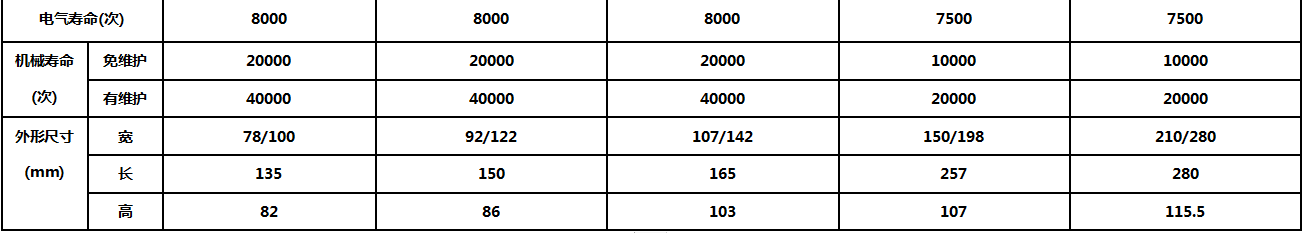

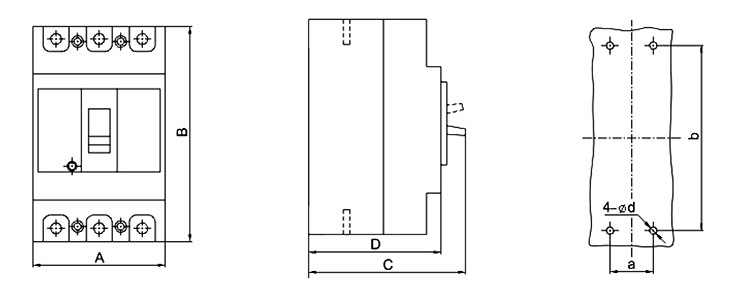

| 型号 | 级数 | 形状尺寸 | 装置尺寸 | |||||
| A | B | C | D | a | b | φd | ||
| CQM3-63 | 3 | 78 | 135 | 98.5 | 82 | 25 | 117 | 3.5 |
| 4 | 100 | 50 | ||||||
| CQM3-125 | 3 | 92 | 150 | 104 | 86 | 30 | 129 | 4.5 |
| 4 | 122 | 60 | ||||||
| CQM3-250 | 3 | 107 | 165 | 127 | 103 | 35 | 126 | 5 |
| 4 | 142 | 70 | ||||||
| CQM3-400 | 3 | 150 | 257 | 147 | 107 | 44 | 194 | 7 |
| 4 | 198 | 88 | ||||||
| CQM3-800 | 3 | 210 | 280 | 155 | 115.5 | 70 | 243 | 7 |
| 4 | 280 | 140 | ||||||
